Produktdetails:
|
Material: | PPGI-GI | Kapazität: | 20m/min |
---|---|---|---|
Maschinengewicht: | 4.5T | Rollen: | Stahl 45# |
Typ: | 0.15mm-0.4mm galvanisierten die automatische Dach-Stahlrolle, welche die Maschinen-/Dach-Blatt-Rolle | Schneidmesser: | Cr12 |

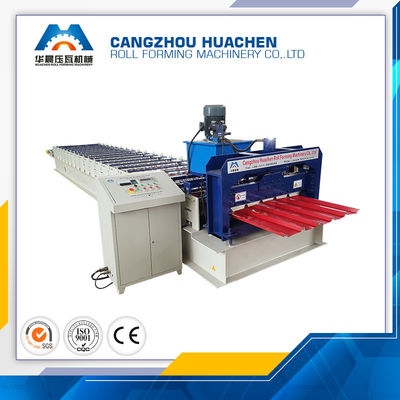

Markieren: | Dachziegel Profiliermaschine,Cold Roll Forming Machine |
1. 5-Tonnen-Handbuch decoiler
2. Feeding→pre-cutting→formingstation→post Ausschnittsystem
3. verlegen Handbuch heraus
4. hydraulische Station
5. Schaltpult
6. Ersatzteilliste
Profil, Plan u. Produktionsablauf:
Material des Profils: Q195-, Q235-, GI- oder Farbstahl
Stärkestrecke: 0.4-0.6mm
Spulenbreite: 1250mm
Höhe: 25±1, Ist-Breite: 1100±6mm
Endproduktlänge: von 500 Millimeter zu (mindestens) 12' 000 Millimeter
Plan der Maschine (nur als Referenz, ist das genau man senden dem Kunden in 20 Tage nach bestätigtem Auftrag)
Arbeitsrichtungsbasis auf Kundenantrag:
Manuelle decoiler→ Feeding→roll-forming→pressing→post Ausschnitt →out Tabelle
1: Handbuch 5T decoiler
|
|
Maße
|
1700mm*1000mm*800mm
|
Breite der Fütterung
|
1250mm
|
Fähigkeit
|
5 Tonne
|
Inter- Durchmesser
|
480mm-570mm
|
Modus von erweitern &fight
|
inner erweitern Sie &fight durch Handbuch
|
Weise der Fütterung
|
manuell
|
Farbe
|
Blau (oder Basis auf Kundenantrag)
|
Quantität
|
1
|
2: Feeding→roll Formung
|
|
Justierbare Mitte der Formungsrollen und der genügenden Länge, zum der seitlichen Bewegung des Streifens auf seinem Eintritt zum flattener zu verhindern.
|
|
Fütterungsart
|
justierbar
|
Fütterungsbreite
|
1250mm
|
Eingangs- und Führerrolle
|
Material ist SAE1045, HRC48-52° Oberfläche mit Chrom
|
Quantität
|
1
|
Formbereich
|
|
Material des Profils
|
Q195-, Q235-, GI- oder Farbstahl
|
Stärkestrecke
|
0.4-0.6mm
|
Hauptleistungsstärke
|
5.5kw, Wechselstrommotor, Motor innerhalb der Hauptmaschine (Marke: Guomao von China)
|
Maschinen-Spannung, Frequenz, Phase
|
380 V, 50 Hz, 3Phase
|
Rollenstation
|
ungefähr 11 Stationen (den abschließenden Entwurf übereinstimmend)
|
Rollenmaterial
|
ASTM1045 Chrom überzogene Oberfläche mit Chrom, CNC,
|
Wellendurchmesser
|
¢70mm-Material: SAE1045 mit dem Löschen und dem Mildern
|
Maschinenrolle, die Geschwindigkeit bildet
|
2-4m/min
|
Getriebe
|
durch Kette ein Zoll
|
Die ehemalige Rolle hat das Planieren von Bolzen in der Basis für, das Planieren zu justieren
|
|
Grundrahmen der Maschine nehmen h-Strahlnschweißensstahl an
|
|
In der Hauptrolle, die Maschine bildet, haben Sie 2 Knöpfe für Dringlichkeitshalt, wenn irgendeine Funktionsstörung geschehen.
|
|
Maschine nehmen Metallwand als Station an
|
|
Um Unfälle zu vermeiden, nehmen die ganze Antriebsteil schützen Abdeckung an
|
|
Farbe der Maschine
|
Blau und gelb (oder Basis auf Kundenantrag)
|
Quantität
|
1
|
Drücken des Systems
|
|
Drücken nach der Formung
|
Drücken Sie das Blatt nach der Rolle, die zu erforderlicher Länge sich bildet
|
Hydraulischer Antrieb benutzt die gleiche Hydraulik mit Ausschnitt
|
|
Material der Form
|
Cr12, 58-62 HRC Härte
|
Durch hydraulisches drücken, 5.5KW
|
|
Funktionsdruck
|
12Mpa justierbar
|
Toleranz der Länge
|
+/- 1.5mm für jedes StückEndprodukt
|
Quantität
|
1
|
Postenausschnittsystem
|
|
Schnitt nach der Formung
|
Schneiden Sie das Blatt nach der Rolle, die zu erforderlicher Länge sich bildet
|
Hydraulischer Antrieb benutzt die gleiche Hydraulik mit dem Drücken des Systems
|
|
Material des Blattes
|
Cr12, 58-62 HRC Härte
|
Zerspanungsleistung durch hydraulisches, 5.5KW
|
|
Funktionsdruck
|
12Mpa justierbar
|
Toleranz der Länge
|
+/- 1.5mm für jedes StückEndprodukt
|
Quantität
|
1
|
3: Ertragtabelle:
|
|
Feld
|
Schweißen durch Rohr
|
Größe
|
ungefähr 1.0m long*1.0mwide*0.9mhigh
|
Man verlegen heraus mit irgendeiner Stützrolle
|
|
Anhängerrolle
|
ASTM 1045 mit Chrom
|
Durchmesser von Rollen
|
55mm
|
Farbe
|
Blau
|
Quantität
|
2units
|
4: Hydraulische Station
|
|
Hydraulische Kraft
|
5.5kw
|
Funktionsdruck
|
12Mpa justierbar
|
Magnetventil
|
2 Gruppen (1 für das Drücken und 1 für Postenausschnitt)
|
Hydrauliköl
|
Hydrauliköl 46#
|
Farbe
|
Blau (oder Basis auf Kundenantrag)
|
Quantität
|
1
|
5: Schaltpult
|
|
Programmierbare Einstellung der Profillänge und -quantität
|
|
Das automatische Stoppen der Ausrüstung nach Beendigung des Ausschnittprogramms wird zur Verfügung gestellt
|
|
Betriebssystemsprache
|
Englisch und Chinese
|
Spannung, Frequenz, Phase
|
380 V, 50 Hz, 3Phase
|
Computer benutzt, um Länge u. Quantität zu steuern
|
Maschine schneidet automatisch zur Länge und Endfalls erforderlich Quantität wird erzielt
|
Längenungenauigkeit kann leicht geändert werden.
|
|
Bedienfeld
|
Knopf-artiger Schalter und Touch Screen
|
Längeneinheit
|
Millimeter (eingeschaltet das Bedienfeld)
|
Plc-Marke
|
Panasonic
|
Frequenzumsetzermarke
|
Yaskawa
|
Touch Screen
|
Taiwan Weinview
|
Farbe
|
grau
|
Quantität
|
1
|
