Produktdetails:
|
| Material: | Aus lackiertem Stahl | Dicke: | 0.3-0.6mm |
|---|---|---|---|
| Kapazität: | 8-10m/min | Walze: | Stahl No.45 |
| Blatt: | Cr12 | Garantie: | 1 Jahr |
| Markieren: | Stahl Profiliermaschine,Roll Forming Maschinen |
||
Fensterladen-Tür, die Maschine bildet
Schnelles Detail:
1. Passend zu verarbeiten: Farbstahlplatte
2. Breite der Platte: 1000mm
3. Rollen: 18rows
4. Maße: 8.6*1.45*1.51m
5. Energie: 3+3kw
6. Rollenmaterial: Stahl 45# (überzogenes Chrom auf Oberfläche)
7. Stärke der Platte: 0.3-0.6mm
8. Spannung: 380V 50Hz 3phases
9. Material der Ausschnittplatte: Cr12
10. Hydraulisch: 40#
11. Verarbeitung von Präzision: Innerhalb 1.00mm
12. Kontrollsystem: Plc-Steuerung
Das Diagramm des Prozessflusses

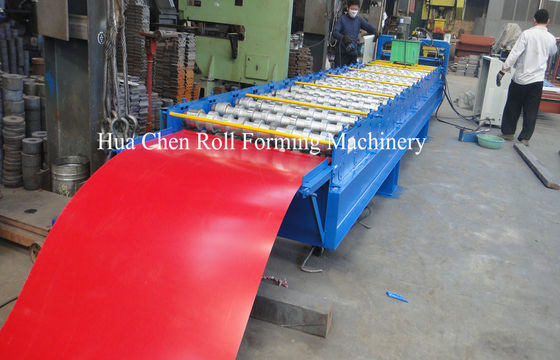

Decoiling-aktive Fütterung (gesetzt dem Spulenstreifen in die erste Fütterungsrolle) — planierend — Rollenformung —
System-hydraulisches Ausschnittprodukt der Rechnersteuerung zu stehen
Technische Parameter der Ausrüstung
| Formteilwirt | Modell | Sb-Rolle, die Maschine bildet |
| Formungsgröße | 5000mm×800mm×1000mm | |
| Gewicht | 3T | |
| Große Rahmenkonstruktion des Wirtes | Feld geschweißt | |
| Rollenstation | 14rows | |
| Axiales Material | Stahl 45# | |
| Heraus Durchmesser der Welle | Φ70mm | |
| Rollenmaterialien | Hartverchromen des Stahls 45# | |
| Antrieb | Durch Kette | |
| Kettenradkette | 1 Zoll | |
| Netzspannung: | 4kw | |
| Arbeitsgeschwindigkeit | 8-10 m/min | |
| Materielle Stärke | 0.3-0.8mm | |
| Gemachtes Brett | 16mm |

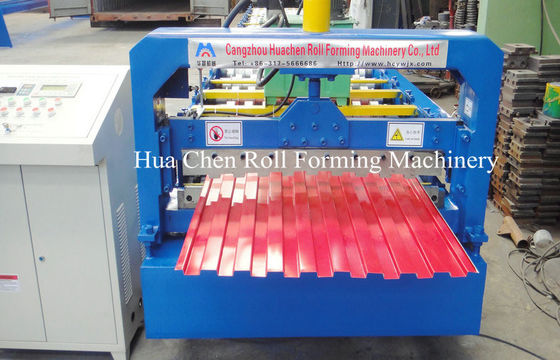

Hydraulisches Scheren
| Material des Blattes | Cr12, Wärmebehandlung 60-62°C |
| Scherendes System |
Es wird durch Gangrad-Ölpumpe gesteuert. Nachher das Hydrauliköl in den Hydraulikölbehälter füllen, die Pumpen fahren die Schneidermaschine, um anzufangen Ausschnittjob. Das System umfasst einen Satz von Hydrauliktank, a Satz der Hydraulikölpumpe, zwei hydraulische Rohre. Und zwei Sätze Elektromagnetismusventile. Energie der Ölpumpe: 3kw Hydrauliköl: 40# |
Elektrisches System

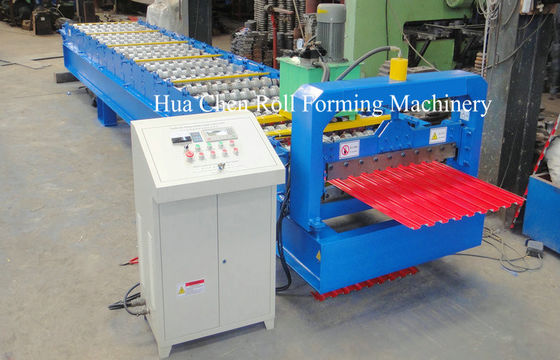

| HauptrechnerSchaltschrank |
Er nimmt industriellen Computer an, um zu steuern. Des Zielstückes Länge ist justierbar und Stelle von ihr kann justiert werden. Computer Modus hat zwei Modi: automatisches und manuelles. Das System ist einfach zu benützen und zu verwenden. Verarbeitung von Präzision: innerhalb 1.00mm Sie enthält Flüssigkristallschirm, Programmierer, Transformator für die elektronischen Maschinen und die Ausrüstungen jedes Faches. Wandlermarke ist EURA. Der Verkäufer stellt chinesische und englische Sprachschirm zur Verfügung. |

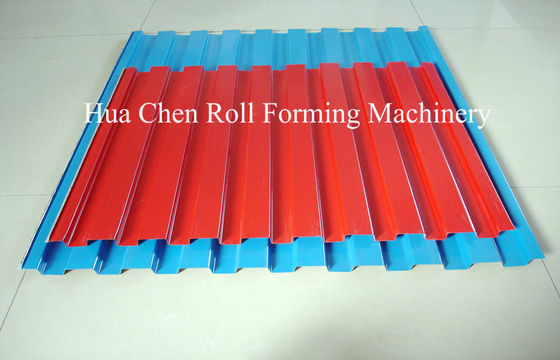

Anwendung
Diese Art des Blattes kann als die Tür der Garage, der Lagerung und des Supermarktes weit verbreitet sein.
1. Garantie: Ein Jahr und wir gewähren technische Unterstützung für ganzes Leben der Ausrüstung.
2. Lieferfrist: Innerhalb 30 Tage nach Hinterlegungsbestätigung Ihre Zahlung
3. Garantiezeit: Lohnservice des freien Services 18months das ganzes Maschinenleben
4. Installation und Training, wenn Käufer unsere Fabrik besichtigen und die Maschine überprüfen, bringen wir Ihnen bei, wie man auch Ihre Arbeitskräfte/den vertraulichen Techniker installiert und benutzt die Maschine und ausbildet. Ohne zu besuchen schicken wir Ihnen Benutzerhandbuch und Video, um Sie zu unterrichten zu installieren und zu funktionieren. Wenn Käufer unseren Techniker benötigt, zu Ihrer lokalen Fabrik zu gehen, vereinbaren Sie bitte Brett und Unterkunft und andere notwendige Sachen.
