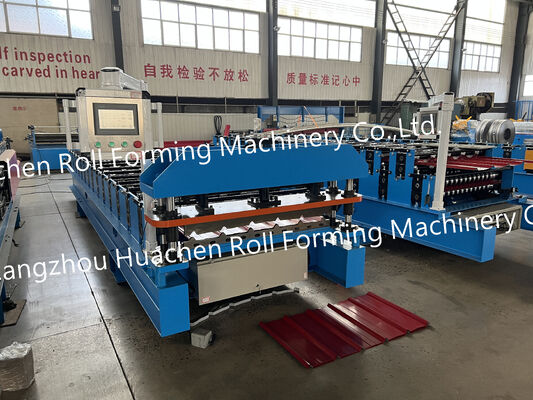

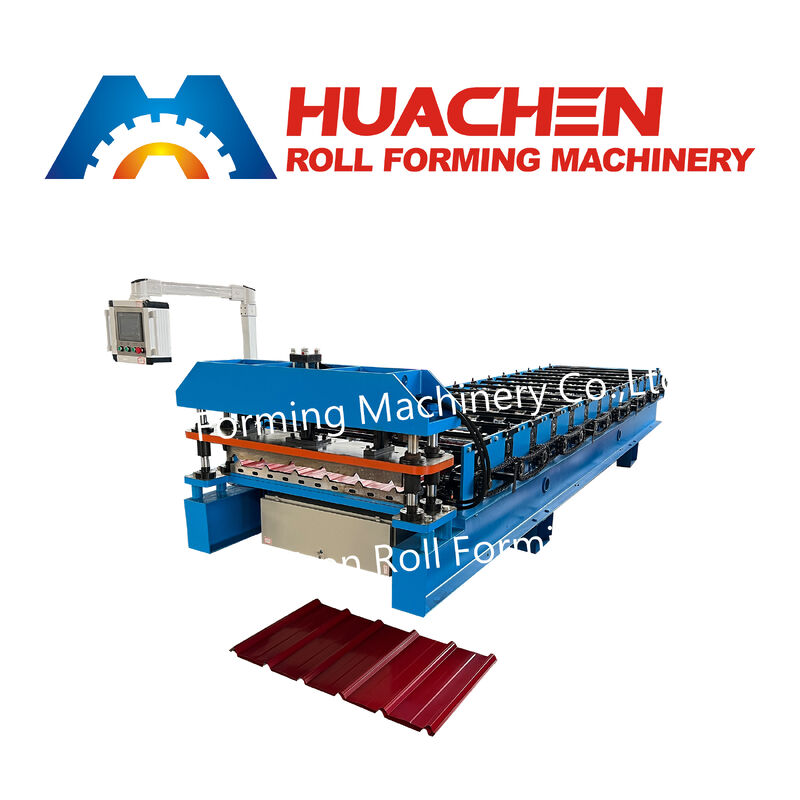

Trapezförmige Dachziegel-Rollformmaschine, Stehfalz-Dachwalzen

Haupttechnische Parameter

Produktübersicht

Die Wall Panel Roll Forming Machine ist eine hocheffiziente industrielle Lösung, die für die Herstellung von Wandplatten entwickelt wurde, die für verschiedene Bauanwendungen verwendet werden.Diese robuste Ausrüstung liefert gleichbleibende Präzision und Geschwindigkeit, so dass sie sich ideal für Großanlagen eignet, die hochwertige Baustoffe herstellen möchten.

Konfiguration der Formstation

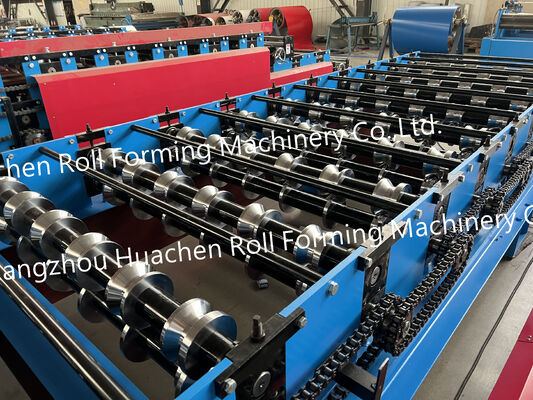

Die14 RollstationenDas Dachblech wird in Folge durch die Stationen geleitet, wobei das Profil während des Prozesses schrittweise gebildet wird.

Bei der Auswahl der Ausrüstung sollte die Anzahl der Stationen an das spezifische Dachprofil angepasst werden und nicht als isolierte Spezifikation betrachtet werden.

Einzelheiten zur Walze, der Welle und der Behandlung

Die Maschine verwendet45# StahlDie mitgelieferte Spezifikation enthält auch Angaben zu denAuslöschen und Plattierendie Behandlung dieser Bestandteile.

Der Schachtdurchmesser beträgtΦ70 mm, so daß die Käufer bei der Überprüfung der mechanischen Konstruktion des Formbedarfs eine spezifische Abmessungsreferenz erhalten.

Übertragungs- und Schneidvorrichtung

EineKettenantriebwird für das Getriebesystem der Maschine verwendet.

Für das Schneiden ist die Maschine mit einemCR12-SchneiderDiese beiden Spezifikationen sind Teil der grundlegenden mechanischen Konfiguration der Maschine und können bei dem Vergleich verschiedenfarbiger Stahlfliesenformgeräte überprüft werden.

Geschwindigkeit der Formung

Die angegebene Formgeschwindigkeit beträgt15 ̊20 m/min.

Dieser Wert bietet eine messbare Referenz für die Planung der Produktion und den Vergleich der Ausrüstung.und Betriebsbedingungen.

Stromversorgung

Die Maschine hat eine angegebene Gesamtleistung von4+4 kWund ist für eine380 V / 50 Hz / Drei-PhaseStromversorgung.

Vor der Bestellung und Inbetriebnahme der Ausrüstung sollten die elektrischen Bedingungen an der Anlagestelle bestätigt werden.

Produktionsanwendungen

Das hier.14-Station Farb-Stahl-Rollformmaschine für Fliesenist für die kontinuierliche Formung von Farbstahl-Dachfliesenprofilen bestimmt.

Es kann für Anwendungen wie:

• Herstellung von Farbsteingitter
• Herstellung von Metallprofilen für Dachdecken
• Verarbeitung von Stahl-Dachblechen
• Verarbeitung von Dachwerkstoffen
• Produktion von Profilen für Gebäude- und Dachdecken

Die endgültige Maschinenkonfiguration sollte dem erforderlichen Endprofil und den Materialvorgaben entsprechen.

Schlüsselparameter für die Maschinenbewertung

Bei einem Vergleich von Rollenformmaschinen können Käufer folgende messbare Spezifikationen als Ausgangspunkt verwenden:

14 RollstationenDie Struktur derΦ70 mm Welleund45# Stahlwalz- und WellenbauDie Maschine beschreibt außerdem eineCR12-Schneider,Kettenantrieb, und eine Formgeschwindigkeit von15 ̊20 m/min.

Für die Planung der Montage wird die Maschine mitGesamtleistung 4+4 kWund a380 V / 50 Hz / Drei-PhaseStromversorgung.

Diese Parameter liefern eine technische Grundlage, um zu prüfen, ob die Maschinenkonfiguration den Anforderungen eines bestimmten Bauprojekts für Dachfliesen aus Stahl in Farbe entspricht.
