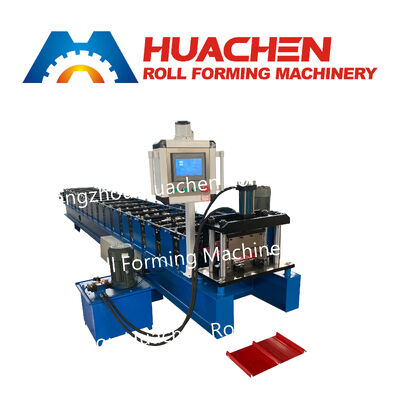

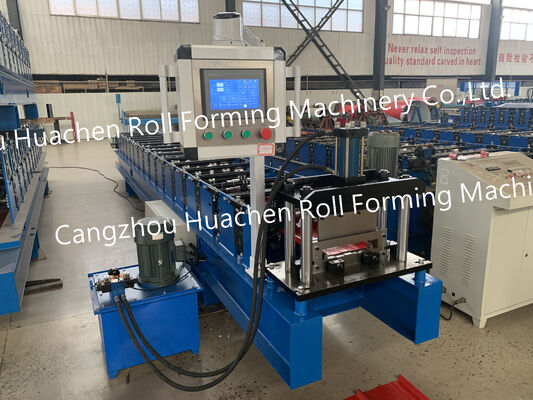

Eine Fliesenmaschine/Dachplattenformmaschine, die Metallspulenwalzverfahren verwendet

Haupttechnische Parameter

Produktübersicht

Die Wandpaneel-Rollformmaschine ist eine hocheffiziente Industrielösung, die für die Herstellung von Wandpaneelen für verschiedene Bauanwendungen entwickelt wurde. Die 12-Stationen-Rollformmaschine für Farbstahlziegel ist für die Herstellung von Farbstahl-Dachziegelprofilen durch einen kontinuierlichen Rollformprozess konzipiert. Die Maschine ist mit einem 12-Stationen-Formteil ausgestattet, das es dem Material ermöglicht, schrittweise durch mehrere Walzenstufen geformt zu werden.

Konfiguration des Formprozesses

Die Maschine ist mit 12 Walzenstationen im Formteil ausgestattet. Während des Betriebs wird das Stahlblech nacheinander durch jede Station geführt, wo das Profil gemäß dem erforderlichen Design schrittweise geformt wird.

Die Anzahl der Walzenstationen ist eine wichtige Spezifikation für Käufer bei der Auswahl von Geräten für unterschiedliche Farbstahlziegelprofilanforderungen.

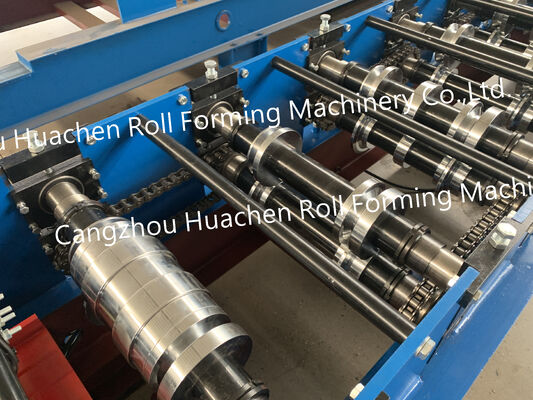

Details zu Walzen und Wellen

Die Formwalzen und Wellen sind aus 45# Stahl mit Härtungs- und Beschichtungsbehandlung konfiguriert.

Die Maschine verwendet einen Wellendurchmesser von Φ70 mm, der einen spezifischen Strukturparameter für das Formsystem darstellt. Diese Details helfen Käufern bei der Bewertung der mechanischen Konfiguration der Ausrüstung.

Antriebs- und Schneidsystem

Das Übertragungssystem verwendet eine Kettenantriebsstruktur konfiguriert.

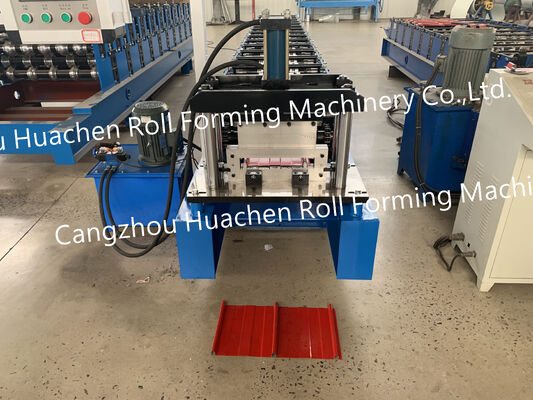

Die Schneideinheit ist mit einem CR12-Schneidwerkzeug konfiguriert. Die Antriebsart und das Schneidwerkzeugmaterial sind Schlüsselkomponenten der Maschinenkonfiguration und können gemäß den Produktionsanforderungen überprüft werden.

Produktionsgeschwindigkeit und Leistungskonfiguration

Die Maschine bietet eine spezifizierte Formgeschwindigkeit von 15–20 m/min konfiguriert.

Der Gesamtleistungsbedarf beträgt 4+4 kW, mit einer elektrischen Konfiguration von 380 V / 50 Hz / 3 Phasen. Der Installationsort muss vor dem Maschinenbetrieb eine kompatible Stromversorgung bereitstellen.

Anwendungsbereiche

Die 12-Stationen-Rollformmaschine für Farbstahlziegel wird hauptsächlich für die kontinuierliche Produktion von Farbstahl-Dachziegelprofilen verwendet.

Typische Anwendungen sind:

• Herstellung von Farbstahl-Dachziegeln
• Verarbeitung von Metall-Dachprofilen
• Formung von Stahlblechprofilen
• Herstellung von Dachmaterialien
• Herstellung von Bauprofilen

Die endgültige Maschinenkonfiguration sollte gemäß dem erforderlichen Fertigprofil und den Produktionsbedingungen bestätigt werden.

Konfigurationszusammenfassung

Diese Maschine verfügt über ein 12-Stationen-Walzenformsystem, 45# Stahlwalzen und Wellen mit Härtungs- und Beschichtungsbehandlung und einen Wellendurchmesser von Φ70 mm konfiguriert.

Die Ausrüstung ist außerdem mit einem CR12-Schneidwerkzeug, Kettenantriebsübertragung, 15–20 m/min Formgeschwindigkeit, 4+4 kW Gesamtleistung und 380 V / 50 Hz / 3-Phasen-Stromversorgung konfiguriert.

Diese technischen Spezifikationen bieten eine klare Referenz für Kunden, die eine Rollformmaschine für Farbstahlziegel für ihre Produktionsanforderungen bewerten.
