Produktdetails:
|
Material: | Farbe Stahl | Dicke: | 0.3-0.6mm |
---|---|---|---|
Breite: | Brauch | Gewicht: | 7T |
Länge: | 9m | Garantie: | 1 Jahr |
Markieren: | Metal roll Formmaschine,Laken-Metall Walzprofilieren Maschinen |

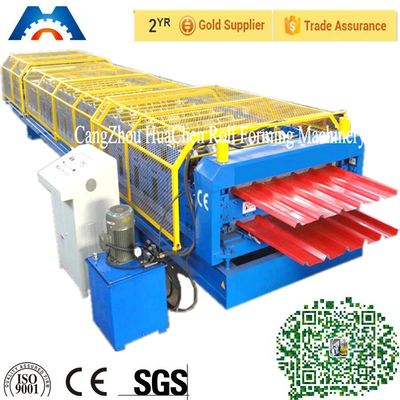

Hochgeschwindigkeitsdoppelschichtgebäude benutzte die Metalldeckungsrolle, die Maschine bildet
(1). Kurze Einleitung

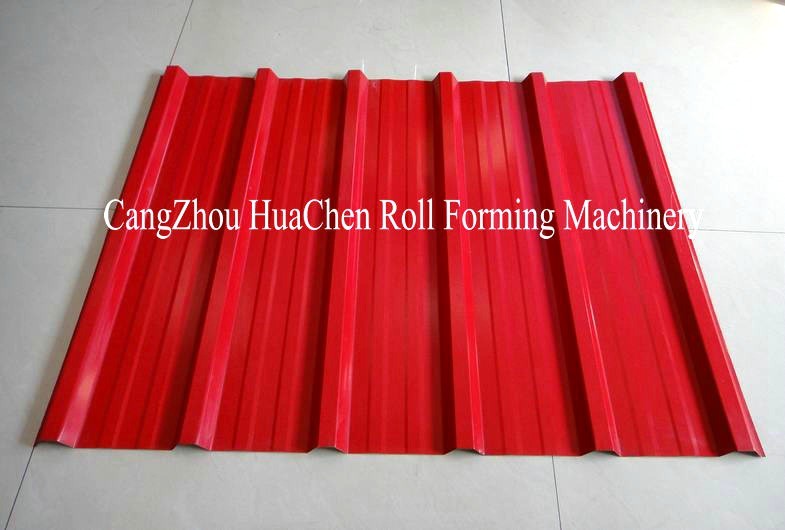

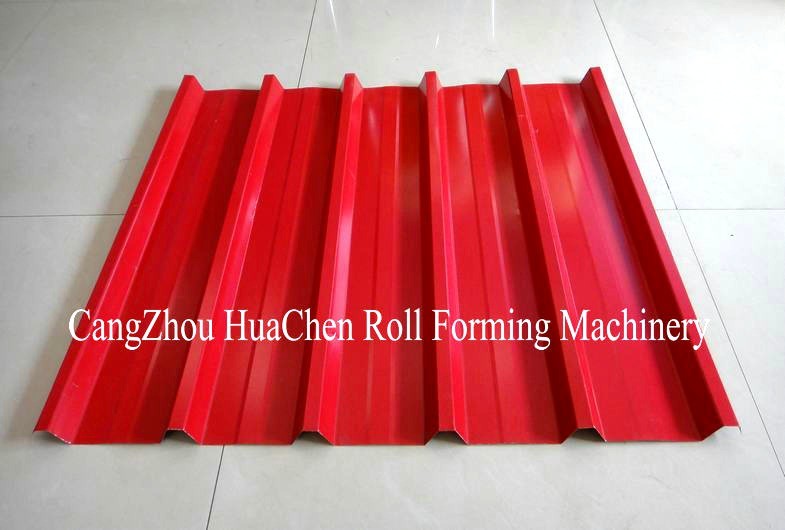

Die Dach-Platten, die durch unsere Rolle bildet Maschine gemacht werden, haben schönen Auftritt und helle Farbe.
Sie sind in den Gärten, Fabriken, Erholungsorte, Hotels, Ausstellungshallen, vacationlands weit verbreitet,
alte Architektur und moderne Landhäuser.
(2). Funktions-Fluss der Rolle Maschine bildend
Decoiling der Blattblatt-führenrollen-bildenmaß-Längeausschnitt die Platteplatten zum Anhänger
(3).Technical-Detail
A. General
Passendes Material | HRB60 oder Äquivalent |
Materielle Stärke | 0.2-0.6 Millimeter |
Maß | Ungefähr 7.2*1.3*1.1m (L*W*H), gemäß der Zeichnung |
Länge von das Blatt |
Sie können die Länge entsprechend Ihrem Bedarf einstellen. Er wird durch PLC gesteuert welches die Genauigkeit von ±1mm sicherstellen kann. |
Schnitt |
Automatisch Halt und Ausschnitt, wenn es um den Satz geht Länge. |

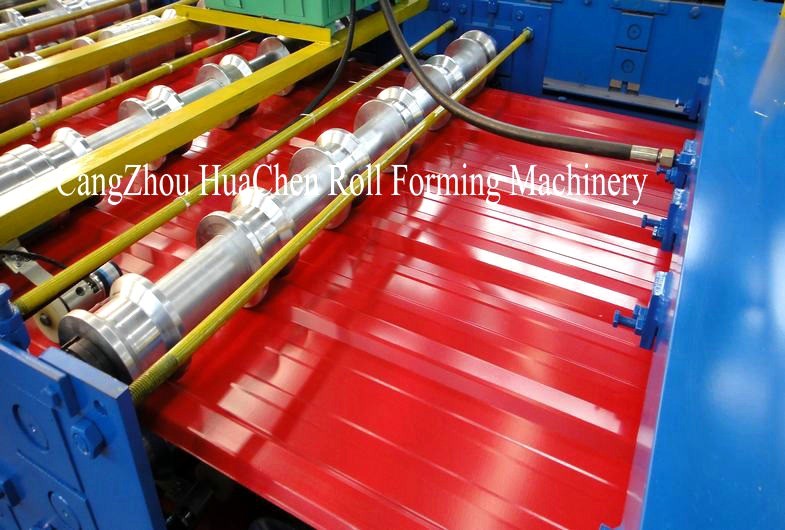

B. Components Details
Rollen-Material | Stahl der hohen Qualität 45#. Hartverchromung, 0.05mm. |
Großrechner | Stahl 350#. Stabiler und kein Rütteln. |
Mittlere Platte |
16mm. Wir benutzen stärkere Platten, um Stabilität sicherzustellen von unseren Produkten. |
Formung von Schritten | 11-16, entsprechend der Zeichnung. |
Wellen-Material | Φ70 Millimeter, Stahl der hohen Qualität 45#. |
Veredlung: das Enddrehen mildern, hohe Starrheit, hart sich zu verformen. |
|
Schnitt Blatt-Material |
Cr12, Härte HRC60-62. |
Veredlung: Hitze - Behandlung - flacher Abnutzungsdraht-Elektrodenausschnitt. |
C. Electric Components
Passende Energie | 380V, 50 Hz, Phase 3 oder entsprechend Ihrem Bedarf. |
Schirm | 7-Zoll-Touch Screen, einfach zu benützen. |
PLC | Delta DVP14ES |
Gut-angepasst verschiedenen Bedingungen, wie Feuchtigkeit, elektromagnetische Störung. |
|
Frequenzumsetzer |
Delta VFD-M. Vor dem Schnitt es hat den Vorteil der Verlangsamung, zu die Längengenauigkeit sicherstellen (±1mm, verbessern Sie weit als Industriestandard ±3mm). |
Länge Maß-Gerät |
Omron, hergestellt in Japan. |
Es kennzeichnet mit hoher Genauigkeit und Stabilität. |
Schnelles Detail:
1. Passend zu verarbeiten: Farbstahlplatte
2. Breite der Platte: 1250mm
3. Rollen: 10/16 Reihen
4. Maße: 9.2*1.55*1.91m
5. Energie: 4+4kw
6. Rollenmaterial: Stahl der hohen Qualität 45# (überzogenes Chrom auf Oberfläche)
7. Stärke der Platte: 0.3-0.6mm
8. Spannung: 380V 50Hz 3phases
9. Material der Ausschnittplatte: Cr12
10. Hydraulisch: 40#
11. Verarbeitung von Präzision: Innerhalb 1.00mm
12. Kontrollsystem: Plc-Steuerung
Beschreibung:

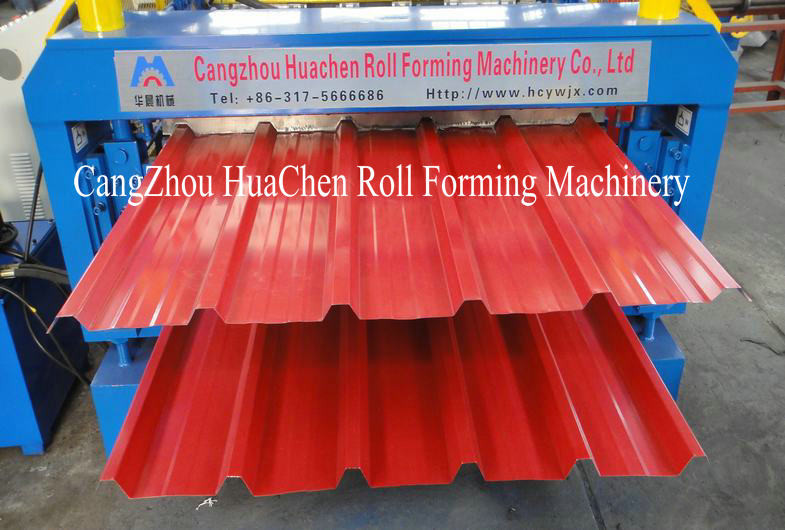

2 in 1 doppelter Dach-Rolle, die Maschine für zwei unterschiedlichen Dach-Profil-Hauptleitungsparameter bildet
Nein. |
Hauptparameter der Doppelschichtrolle Maschine bildend |
|
1 |
Passend zu verarbeiten |
Farbstahlplatte |
2 |
Breite der Platte |
1250mm |
3 |
Rollen |
oberes Niveau: 15 Reihen |
4 |
Maße |
10200*1550*1910mm |
5 |
Energie |
4+4kw |
6 |
Rollenmaterial |
Stahl der hohen Qualität 45# (überzogenes Chrom auf Oberfläche) |
6 |
Stärke der Platte |
0.3-0.6mm |
7 |
Produktivität |
15-20m/min |
8 |
Durchmesser der Rolle |
Φ70mm |
9 |
Spannung |
380V 50Hz 3phases |
10 |
Material der Ausschnittplatte |
Cr12 |
11 |
Hydraulisch |
40# |
12 |
Verarbeitung von Präzision |
Innerhalb 1.00mm |
13 |
Kontrollsystem |
Plc-Steuerung |
Ausrüstungskomponenten: Künstliche Uncoilerrolle, die Maschinecomputersteuersystem-hydraulischen Steuersystemausschnitt bildet
Anwendung
Diese Art der Maschine machen zwei Arten von der Fliese zusammen tadellos, hat sie angemessene Struktur, schönen Auftritt, mit dem Vorteil des Einsparungsraumes, einfach funktioniert und begrüßte besonders durch den Kunden mit Grenzbereich oder -standort
Wettbewerbsvorteil
1. CER-Bescheinigung
2. geräuschlos
3. einfach funktionieren Sie
4. mit hohem Ausschuss
5. einfach halten Sie instand
