Startseite /Produkte/Deckungsblattrolle, die Maschine bildet/Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke

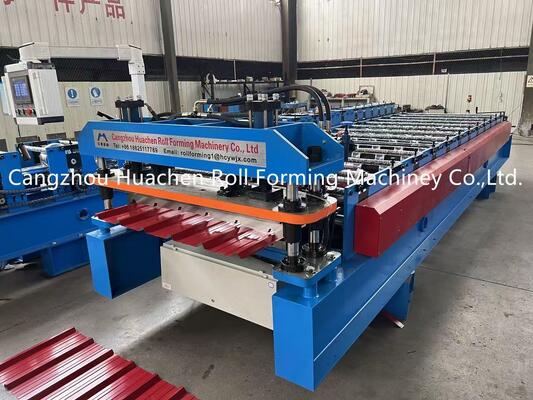

Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke

1SET
MOQ
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Materialtyp: PPGI/GI
Materialstärke: 0,3–0,6 mm
Materialbreite: 1000 mm, 1250 mm
Rollstationen: 12 Stationen
Material für Walzen und Wellen: 45# Auslöschen und Plattieren von Stahl
Durchmesser des Schafts: Φ70mm
Schneidmaterial: CR12
Antriebstyp: Kettenantrieb
Geschwindigkeit: 15-20 m/min
Gesamtleistung: 5.5+5.5 kW
Stromspannung: 380V 50Hz 3Phasen (kann angepasst werden)
Hervorheben:

Dachziegel Profiliermaschine

,

Cold Roll Forming Machine
Grundinformation
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC24-206-1000-1250
Zahlung und Versand AGB
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat
Produkt-Beschreibung
Maschine zur Aufmachung von Dachblechen mit Hydraulikmotorsteuerung
Produktübersicht

Metalldachblech-Rollformmaschine zur Herstellung von Glasfliesen, Dachplatten, Wandplatten, Bodenbelag,und verschiedene Stahlprofile einschließlich C/Z/U-förmiger verzinkter Stahlstangen und C-Purlins.

Wettbewerbsvorteile
  • Vollautomatischer Betrieb
  • Geschweißtes Eisen
  • Kostenwirksame Lösung
  • Ausgezeichnete Qualität
  • Einfache Bedienung
Haupttechnische Parameter
Parameter Spezifikation
Art des Materials PPGI/GGI
Stärke 0.3-0.6 mm
Breite 1000 mm, 1250 mm
Rollstationen 12 Stationen
Material für Walzen und Wellen 45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle Φ70 mm
Material für den Schneider CR12
Antriebstyp Kettenantrieb
Geschwindigkeit 15-20 m/min
Gesamtleistung 5.5+5.5KW
Spannung 380V 50Hz 3Phasen (anpassbar)
Spezifikationen der Bauteile
5T Manueller Entwickler
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 0

Unterstützt Spulenmaterial und ermöglicht die Drehzufuhr. Tragfähigkeit: 5T. Innendurchmesser: 470-530mm (verstellbar).

Fütterungstisch und Vorschneider
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 1

Führungen in die richtige Position für die Rollenformung rollen.

Schacht- und Walzenbaugruppe
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 2

Verarbeitete Walzen sind glatt, hart, rostfeste und verhindern, dass das Blatt während des Betriebs zerkratzt.

Hydraulische Pumpestation
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 3

Triebwerk für Schneidvorgänge. Verwendet 46 # Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Zirkulationskühlung, um hohe Öltemperaturprobleme zu vermeiden. Solenoidventilmarke: Huade.

Touch-Bildschirm-Steuerung
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 4

Automatische und manuelle Bedienung ermöglicht die Einstellung der Zielblattlänge und -menge per Touchscreen Einfaches und einfach zu bedienendes System mit hochwertigen elektrischen Komponenten

Druckbereich und Schneider
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 5

Die CR12-Materialblätter bieten eine hohe Festigkeit, eine hervorragende Härtefähigkeit und eine überlegene Verschleißbeständigkeit für präzise Schneidvorgänge.

Ausgabetabelle

Sammeln von geformten Produkten, ausgestattet mit Walzen, um die Weiterleitung der Produkte ohne Oberflächenkratzer zu erleichtern.

Elektrische Komponenten
  • VFD: Delta
  • Schaltkreisbrecher: Delixi
  • Kontaktpunkt: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformator: Delixi
Ersatzteile enthalten
Komponente Anzahl
Kettchen 2 Sätze
Elektromagnetische Ventile 1 Satz
Reise-Schalter 2 Sätze
Schlüssel mit offenem Ende 2 Sätze
Hexagonalschlüssel 2 Sätze
Zähler 1 Satz
Schraubenschlüssel 2 Sätze
Öldichtungen 1 Satz
Produktionsprozess
  1. Aufwickeln
  2. Material in die Maschine einführen
  3. Rollenform
  4. Messlänge
  5. Automatisches Schneiden
  6. Produkte, die
Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 6 Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 7 Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 8 Hydraulische Motorsteuerung Dachplattenrollenformmaschine mit 12 Stationen für 0,3-0,6 mm Materialdicke 9
