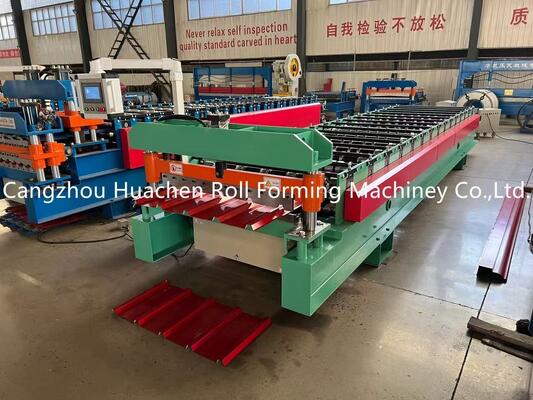

Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung

1SET
MOQ
Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Materialtyp: PPGI/GI
Materialstärke: 0,3–0,6 mm
Materialbreite: 1220MM
Rollstationen: 15 Stationen
Material für Walzen und Wellen: 45# Auslöschen und Plattieren von Stahl
Durchmesser des Schafts: Φ70mm
Schneidmaterial: CR12
Antriebstyp: Kettenantrieb
Geschwindigkeit: 15 m/min
Gesamtleistung: 5.5+5.5 kW
Stromspannung: 380V 50Hz 3Phasen (kann angepasst werden)
Hervorheben:

Dachziegel Profiliermaschine

,

Dachplatte Profiliermaschine
Grundinformation
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC30-250-1000
Zahlung und Versand AGB
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat
Produkt-Beschreibung
Verzinkte Dachblech-Rollformmaschine

Dauerhafte Rollenformgeräte für die Herstellung hochwertiger Verzinkter Dachbleche.

Anwendungen

Die mit dieser Ausrüstung hergestellten Dachplatten weisen eine hohe Festigkeit, Langlebigkeit und ein glattes, schönes Aussehen mit gleichmäßigen Lackgefäßen auf.Weit verbreitet in Stahlgebäuden einschließlich Großlagern, Stadien, Einkaufszentren, Handelsmärkte, Feriendörfer, Sanatorien, Hotels, Villen, Residenzen und verschiedene Arten von Gewächshäusern.Ausrüstung kann maßgeschneidert entworfen und hergestellt werden, um spezifische Kundenanforderungen zu erfüllen.

Produktionsprozessfluss

Abwickeln → Zuführen der Stahlplatte → Leiten → Rollenform → Aufschneiden → Produkte stapeln → Produkte in Längsrichtung auslagern

Technische Spezifikation
Parameter Spezifikation
Art des Materials PPGI/GGI
Stärke 0.3-0.6 mm
Breite 1220 mm
Rollstationen 15 Stationen
Material für Walzen und Wellen 45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle Φ70 mm
Material für den Schneider CR12
Antriebstyp Kettenantrieb
Geschwindigkeit 15-20 m/min
Gesamtleistung 5.5+5.5KW
Spannung 380V, 50HZ, 3 Phasen (anpassbar)
Komponenten und technische Parameter
Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 0
5T Manueller Entwickler

Diese Komponente unterstützt die Spule und ermöglicht eine rotierende Bewegung. Tragfähigkeit: 5 T. Innen Durchmesser: 470-530 mm (nach Bedarf einstellbar).Ausgerüstet mit einer Bremsanlage, um Schäden an der Maschine durch Aufprall während des Betriebs zu vermeiden.

Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 1
Fütterungstisch und Vorschneider

Führt die Spirale in die richtige Position für die Rollenformung.

Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 2
Schacht und Walzen

Material: 45# Stahlbrennen und Plattieren. Verarbeitete Walzen sind glatt, hart, rostfeste und kratzen das Blatt nicht beim Betrieb.

Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 3
Hydraulische Pumpestation

Der Hydraulikbehälter verwendet 46#-Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Zirkulationskühlung, um hohe Öltemperaturprobleme während des Betriebs zu vermeiden.Marke des MagnetventilsHuade.

Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 4
Touch-Bildschirm-Steuerung

Funktionen Automatische und manuelle Bedienungsarten Ermöglicht die Einstellung der Länge und Menge der Einheit auf dem Touchscreen Einfaches und einfach zu bedienendes System Elektrische Komponenten: VFD (Delta),Leistungsschalter (Delixi), Kontaktor (Delixi), Relais (Xinling), PLC (Delta), Transformator (Delixi).

Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 5
Druckbereich und Schneider

Material der Klinge: CR12 mit hoher Festigkeit, hervorragender Härte und überlegener Verschleißbeständigkeit.

Ausgabetabelle

Sammeln von geformten Produkten, die mit Rollen ausgestattet sind, um die Weiterleitung ohne Kratzer zu erleichtern.

Ersatzteile
Komponente Anzahl
Kettchen 2 Sätze
Elektromagnetische Ventile 1 Satz
Reise-Schalter 2 Sätze
Schlüssel mit offenem Ende 2 Sätze
Hexagonalschlüssel 2 Sätze
Zähler 1 Satz
Schraubenschlüssel 2 Sätze
Öldichtungen 1 Satz
Haupttechnische Merkmale
  • Selbständige Stützpfeiler, Wandplatte mit inneren Übertragungsketten; mit Spiegelpolierung behandelte Walzen
  • Ausrüstung zur Vorschneidung von Blechen zur Minimierung von Rohstoffverschwendung
  • Prozedursteuerung und Messsystem für die Länge des Coder
  • Automatische Prozedursteuerungsstapler für das automatische Stapeln, Zählen und Entfernen von Produkten
Produktbilder
Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 6 Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 7 Galvanisierte Dachblech-Rollformmaschine mit 15 m/min Geschwindigkeit, Rollen aus 45# Stahl, gehärtet und beschichtet, und 380V 50Hz 3Phasen-Stromversorgung 8
