Startseite /Produkte/Deckungsblattrolle, die Maschine bildet/Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl

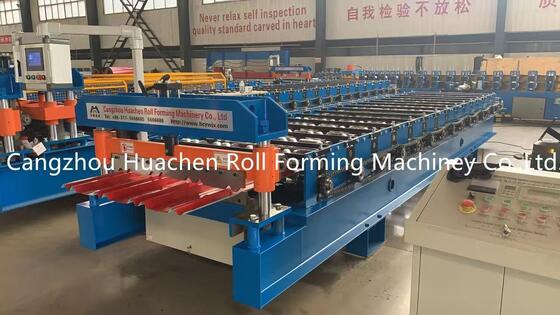

Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl

1SET
MOQ
Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Materialtyp: PPGI/GI
Materialstärke: 0,3–0,6 mm
Materialbreite: 1220 mm
Rollenstationen: 12 Stationen
Rollen- und Wellenmaterial: 45# Stahlvergütung und -beschichtung
Durchmesser der Welle: Φ70mm
Schneidmaterial: CR12
Antriebstyp: Kettenantrieb
Geschwindigkeit: 15-20 m/min
Gesamtleistung: 5,5 + 5,5 kW
Stromspannung: 380 V, 50 Hz, 3 Phasen (kann angepasst werden)
Hervorheben:

Dachziegel Profiliermaschine

,

Dachplatte Profiliermaschine
Grundinformation
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC28-240-1002
Zahlung und Versand AGB
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat
Produkt-Beschreibung
Hochgeschwindigkeits-Blechformanlage mit hydraulischem Schneiden
Produktübersicht

Diese Hochleistungs-Dachblech-Profilieranlage ist für die präzise Formgebung von verzinkten Eisen-Dachpaneelen konzipiert. Das System verfügt über eine vollautomatische SPS-Steuerung und hydraulisches Schneiden für überlegene Produktionseffizienz.

Hauptmerkmale
  • Produziert glatte, kratzfreie Dachpaneele aus verzinktem Eisen mit ausgezeichneter Oberflächenqualität
  • Vollautomatisches Steuerungssystem mit speicherprogrammierbarer Steuerung (SPS)
  • Einstellbare Blechlänge und Produktionseinstellungen
  • Einfache Bedienung über die Bedienfeldeingabe für Längen- und Mengenparameter
  • Kompletter Verarbeitungsworkflow: Abwickler → Profilieren → Ablängen
  • Umfassende 1-Jahres-Garantie mit lebenslangem technischem Support
  • Kundenspezifische Maschinenkonstruktion basierend auf Kundenspezifikationen und Profilzeichnungen verfügbar
Technische Daten
Parameter Spezifikation
Materialtyp PPGI/GI
Materialstärke 0,3-0,6 mm
Materialbreite 1220 mm
Walzstationen 12 Stationen
Walzen- & Wellenmaterial 45# Stahl, gehärtet und beschichtet
Wellendurchmesser Φ70mm
Schneidwerkzeugmaterial CR12
Antriebsart Kettenantrieb
Produktionsgeschwindigkeit 15-20 m/min
Gesamtleistung 5,5+5,5 kW
Spannung 380V 50Hz 3Phasen (anpassbar)
Komponentenspezifikationen
5T manueller Abwickler Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 0 Unterstützt das Spulenmaterial im Drehbetrieb. Tragfähigkeit: 5T. Innendurchmesser: 470-530 mm (einstellbar). Enthält eine Bremse, um Stoßschäden während des Betriebs zu vermeiden.
Zuführtisch & Vorschneider Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 1 Führt die Spule in die richtige Position zum Profilieren. Enthält eine Handschneidevorrichtung zum einfachen Vorschneiden beim Wechsel der Materialfarbe oder -stärke.
Wellen- & Walzenanordnung Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 2 Konstruiert aus 45# Stahl mit Härte- und Beschichtungsbehandlung. Bietet glatte, harte, rostbeständige Walzen, die Oberflächenkratzer während des Betriebs verhindern.
Hydraulikpumpenstation Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 3 Treibt den Schneidmechanismus an. Verwendet 46# Hydrauliköl. Ausgestattet mit einem Kühlventilator für interne Zirkulationskühlung, um die optimale Öltemperatur aufrechtzuerhalten. Magnetventilmarke: Huade.
Touchscreen-Schaltschrank Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 4 Verfügt über automatische und manuelle Betriebsarten. Ermöglicht die Einstellung der Zielblechlänge und -menge über die Touchscreen-Oberfläche. Elektrische Komponenten: VFD (Delta), Leistungsschalter (Delixi), Schütz (Delixi), Relais (Xinling), SPS (Delta), Transformator (Delixi).
Pressbereich & Schneidwerkzeug Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 5 Klingenmaterial: CR12 Stahl mit hoher Festigkeit, ausgezeichneter Härtbarkeit und überlegener Verschleißfestigkeit.
Ausgabetisch Sammelt fertige Produkte. Ausgestattet mit Rollen zur Erleichterung der Produktweiterleitung ohne Oberflächenbeschädigung.
Enthaltene Ersatzteile

Ketten: 2 Sätze

Magnetventil: 1 Satz

Reiseschalter: 2 Sätze

Offene Schraubenschlüssel: 2 Sätze

Inbusschlüssel: 2 Sätze

Zähler: 1 Satz

Schraubenschlüssel: 2 Sätze

Öldichtungen: 1 Satz

Referenzbilder
Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 6 Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 7 Hochgeschwindigkeits-Blechformanlage 15-20 m/min mit hydraulischer Schneidevorrichtung für Dachprofile aus verzinktem Stahl 8
Unsere Vorteile
  • Hochwertige Fertigung
  • Wettbewerbsfähige Preise
  • Umfassender Kundendienst
  • 1 Jahr Garantie
  • Über 10 Jahre Branchenerfahrung
Größe und Tag:

Dachziegel Profiliermaschine

Dachplatte Profiliermaschine

Cold Roll Forming Machine
