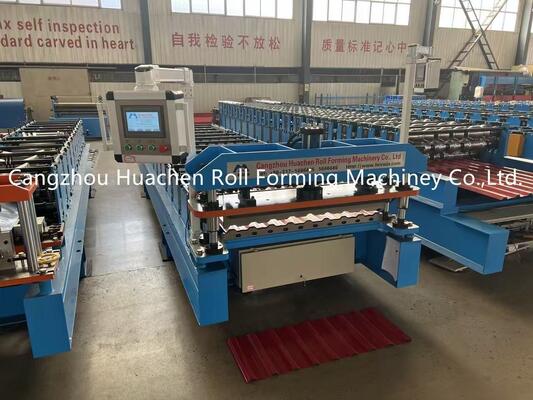

13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit

1SET
MOQ
13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Art des Materials: PPGI/GI
Materialstärke: 0,3–0,6 mm
Materialbreite: 1250 mm
Rollenstationen: 13 Stationen
Rollen- und Wellenmaterial: 45# Stahlvergütung und -beschichtung
Durchmesser der Welle: Φ70mm
Schneidmaterial: CR12
Antriebstyp: Kettenantrieb
Geschwindigkeit: 15-20 m/min
Gesamtleistung: 5,5 + 5,5 kW
Stromspannung: 380V 50Hz 3Phasen (kann angepasst werden)
Hervorheben:

Dachziegel Profiliermaschine

,

Dachplatte Profiliermaschine
Grundinformation
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC16-135-1080
Zahlung und Versand AGB
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20 Sätze pro Monat
Produkt-Beschreibung
Maschine zum Biegen von Dachblechen mit Wellprofil / Rollenformmaschine
Maschine zur Verformung von Rollen mit gewölbten Profilen
13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 0 13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 1
Verarbeitungsflussdiagramm

Manueller Entwickler → Material in die Maschine einführen → Rollenformmaschine → Längenmessung → Hydraulisches Schneiden → Fertigprodukte

Technische Parameter
13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 2 13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 3
Parameter Spezifikation
Art des Materials PPGI/GGI
Stärke 0.3-0.6 mm
Breite 1250 mm
Rollstationen 13 Stationen
Material für Walzen und Wellen 45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle Φ70 mm
Material für den Schneider CR12
Antriebstyp Kettenantrieb
Geschwindigkeit 15-20 m/min
Gesamtleistung 5.5+5.5KW
Spannung 380V 50Hz 3Phasen (kann angepasst werden)
Komponente und technische Parameter
13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 4
5T Manueller Entwickler

Dieses Teil wird verwendet, um die Spule zu stützen und die Spule drehbar zu machen.

  • Tragfähigkeit: 5 T
  • Innerer Durchmesser: 470-530 mm (nach Bedarf einstellbar)
  • Ausgerüstet mit einer Bremsanlage, um Schäden an der Maschine durch Aufprall während des Betriebs zu vermeiden
13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 5
Fütterungstisch und Vorschneider

Führt die Spirale in die richtige Position und leitet sie zum Rollenformteil.

Ein Handschneidegerät zum bequemen Vorschneiden bei Farb- oder Dickeänderungen.

13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 6
Schacht und Walzen

Material ist 45# Stahlverbrennung und Plattierung.

Die bearbeiteten Walzen sind glatt, hart, rostfeste und lassen während des Betriebs keine Kratzer auf dem Blatt zurück.

13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 7
Hydraulische Pumpestation

Der Schneider wird zur Durchführung von Schneidvorgängen betrieben.

  • Der Hydraulikbehälter verwendet 46# Hydrauliköl
  • mit einer Breite von nicht mehr als 15 mm
  • Verhindert, dass die Ölpumpe während des Betriebs von der hohen Öltemperatur betroffen ist
  • Marke des Magnetventils: Huade
13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 8
Touch-Bildschirm-Steuerung

Funktionen automatischer und manueller Bedienung mit Touchscreen-Schnittstelle.

Ermöglicht die Festlegung der Längen- und Mengenmenge für die gezielte Blechproduktion.

Marken von elektrischen Komponenten:
  • VFD: Delta
  • Schaltbetrieb: Delixi
  • Kontaktpunkt: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformator: Delixi
13 Stationen Walzprofil-Dachplattenbiegmaschine mit 45# Stahlbrenn- und Plattierwalzen bei 15-20m/min Geschwindigkeit 9
Druckbereich und Schneider

Das Material der Klinge ist CR12 mit hoher Festigkeit, hervorragender Härte und überlegener Verschleißfestigkeit.

Ausgabetabelle

Sammeln der geformten Produkte mit Rollen-Behälter ausgestattet, um die Produkte ohne Kratzer weiterzuleiten.

Ersatzteile
Kettchen 2 Sätze
Elektromagnetische Ventile 1 Satz
Reise-Schalter 2 Sätze
Schlüssel mit offenem Ende 2 Sätze
Hexagonalschlüssel 2 Sätze
Zähler 1 Satz
Schraubenschlüssel 2 Sätze
Öldichtungen 1 Satz
Häufig gestellte Fragen
1Sind Sie der Hersteller oder die Handelsfirma?
Wir sind der professionelle Hersteller mit mehr als 20 Jahren Berufserfahrung auf dem Gebiet der Rollenformmaschinen.
2Können Sie die Maschine nach meinem Entwurf oder Foto machen?
Ja, wir haben ein erfahrenes Team, das den für die Maschine am besten geeigneten Entwurf und Produktionsplan erarbeitet.
3Wie können wir sicher sein, dass Sie uns eine hochwertige Maschine mit Ersatzteilen liefern?
  • Kunden können technisches Personal zur Qualitätsprüfung in unsere Fabrik schicken
  • Wir können Techniker zur Maschineninstallation in die Fabrik des Kunden schicken.
4- Was für eine Garantie haben Sie?

Innerhalb des Zeitraums von einem Jahr liefern wir kostenlos Ersatzteile für alle durch Qualitätsprobleme verursachten beschädigten Teile. Nach zwei Jahren sind Ersatzteile zu Fabrikkosten erhältlich.
