Name: 5.5kw Hochgeschwindigkeits-Verglasungsteile-Rollformmaschine mit 12 Stationen für die Herstellung von Dachfliesen
Brand: Cangzhou Huachen Roll Forming Machinery Co., Ltd.
SKU: HC28-200-1000
Price: 35,950.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Material Type: PPGI/GI

Material Thickness: 0.3-0.6mm

Material Width: 1220mm

Roller Stations: 12Stations

Roller & Shaft Material: 45# Steel Quenching and Plating

Diameter of Shaft: Φ70mm

Cutter Material: CR12

Drive Type: Chain Drive

Speed: 4m/min

Total Power: 5.5+5.5KW

Voltage: 380V 50Hz 3Phases(can be customized)

Hervorheben:

Roll Forming Equipment

Cold Roll Forming Machine

Grundinformation

Herkunftsort: China

Markenname: HC

Zertifizierung: CE

Modellnummer: HC28-200-1000

Zahlung und Versand AGB

Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und

Lieferzeit: 25-30 Tage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat

Galerie

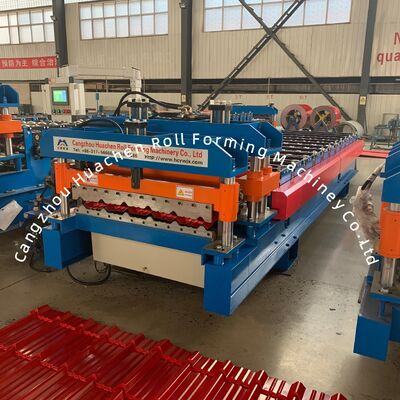

5.5kw Hochgeschwindigkeits-Verglasungsteile-Rollformmaschine mit 12 Stationen für die Herstellung von Dachfliesen

Produkt-Beschreibung

5.5kW Glasfliesenformmaschine - Hochgeschwindigkeits-Dachfliesenfertigungsmaschine

5.5 kW Servomotor-Rollformmaschine für Glasfliesen mit hoher Geschwindigkeit von 4 m/min

Haupttechnische Parameter

Parameter	Spezifikation
Art des Materials	PPGI/GGI
Stärke	0.3-0.6 mm
Breite	1220 mm
Rollstationen	12 Stationen
Material für Walzen und Wellen	45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle	Φ70 mm
Material für den Schneider	CR12
Antriebstyp	Kettenantrieb
Geschwindigkeit	4 m/min
Gesamtleistung	5.5+5.5KW
Spannung	380V 50Hz 3Phasen (kann angepasst werden)

Komponente und technische Parameter

Komponente	Beschreibung
5T Manueller Entwickler	Stützt die Spirale und ermöglicht eine rotierende Bewegung. Tragfähigkeit: 5T. Innendurchmesser: 470-530mm (verstellbar). Ausgestattet mit einer Bremsvorrichtung, um Schäden an der Maschine durch Aufprall während des Betriebs zu verhindern.
Fütterungstisch und Vorschneider	Führungen in die richtige Position für die Rollenformung.
Schacht und Walzen	Material: 45# Stahlbrennen und Plattieren. Verarbeitete Walzen sind glatt, hart, rostfeste und kratzen die Blätter nicht beim Betrieb.
Hydraulische Pumpestation	Triebwerk für Schneidvorgänge. Verwendet 46#-Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Kreislaufkühlung, um hohe Öltemperaturprobleme zu vermeiden. Solenoidventilmarke: Huade.
Touch-Bildschirm-Steuerung	Features Automatische und manuelle Modi. Ermöglicht Einstellung der Einheit Länge und Menge auf dem Touchscreen. Einfaches und einfach zu bedienendes System. Elektrische Komponenten: VFD (Delta), Schaltkreis (Delixi),Kontaktierer (Delixi), Relais (Xinling), PLC (Delta), Transformator (Delixi).
Druckbereich und Schneider	Blatt- und Pressenformmaterial: CR12 mit hoher Festigkeit, hervorragender Härte und hoher Verschleißfestigkeit.
Ausgabetabelle	Sammeln von geformten Produkten, ausgestattet mit Walzen, um die Weiterleitung ohne Kratzer zu erleichtern.

Ersatzteile enthalten

Teil	Anzahl
Kettchen	2 Sätze
Elektromagnetische Ventile	1 Satz
Reise-Schalter	2 Sätze
Schlüssel mit offenem Ende	2 Sätze
Hexagonalschlüssel	2 Sätze
Zähler	1 Satz
Schraubenschlüssel	2 Sätze
Öldichtungen	1 Satz

Installationsrichtlinien

Wichtig:Die in der Fliesenpressanlage verwendete Form erfordert eine obere Form und sechs untere Formen derselben Größe.

Verfahren zur Montage von Schimmelpilzen:

Installieren Sie zuerst die oberen und unteren Formen - die unteren Formen befestigen sich direkt auf dem hexagonalen Radarbeitstisch
Oberen Formen installiert auf der unteren Oberfläche der Schiebe mit geeigneter Dicke Platte
Stellen Sie sicher, dass gleichmäßige Lücke um alle vier Seiten, wenn die oberen und unteren Formen geschlossen sind
Der Abstand zwischen der oberen und unteren Form sollte der erforderlichen Blinddicke entsprechen
Verwenden Sie das obige Modell als Referenz für die Indexisierung der Arbeitsplatte
Installieren Sie die restlichen fünf unteren Formen
Beginnen Sie mit dem Pressen, nachdem alle Formen installiert sind

Kontrollliste vor der Operation:

Überprüfen Sie alle Verbindungen auf Festigkeit
Überprüfen Sie, ob die Montagebolzen und -muttern zusammengehalten sind
Füllen Sie das linke und rechte Fahrwerk mit Schmieröl
Durchführung des Prüfverfahrens und Beobachtung der Vibrations-, Lärm- und Ölfensterleistung
Sorgen Sie dafür, dass alle beweglichen Teile richtig koordiniert werden
Nur nach erfolgreicher Prüfungsanwendung

Sicherheitswarnung:Bei der Montage von Formen schalten Sie immer den Strom ab und bewegen Sie manuell den Motorgurt oder das große Getriebe zur Arbeitsplatte.Das Gepäck auf den höchsten Punkt heben und einen Stützgegenstand zwischen Tisch und Schiebeboden verwenden, um Unfälle durch natürlichen Sturz des Rutschsicherers zu verhindern.

Größe und Tag:
