Name: 1200mm Materialbreite 18 Rollen Glasfliesen Rollenformmaschine mit 5,5KW Leistung für PPGI/GI Dachfliesen
Brand: Cangzhou Huachen Roll Forming Machinery Co., Ltd.
SKU: HC 30 - 190 - 950
Price: 35,950.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Material Type: PPGI/GI

Material Thickness: 0.3-0.6mm

Material Width: 1200mm

Rolller Stations: 15Stations

Roller & Shaft Material: 45# Steel Quenching and Plating

Diameter of Shaft: Φ70mm

Cutter Material: CR12

Drive Type: Chain Drive

Speed: 4m/min

Total Power: 5.5+5.5KW

Voltage: 380V 50Hz 3Phases

Hervorheben:

Roll Forming Equipment

Cold Roll Forming Machine

Grundinformation

Herkunftsort: China

Markenname: HC

Zertifizierung: CE

Modellnummer: HC 30 - 190 - 950

Zahlung und Versand AGB

Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und

Lieferzeit: 25-30 Tage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat

Galerie

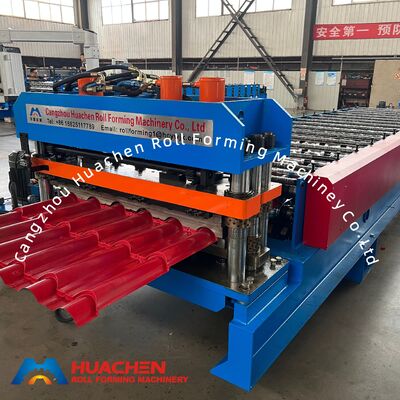

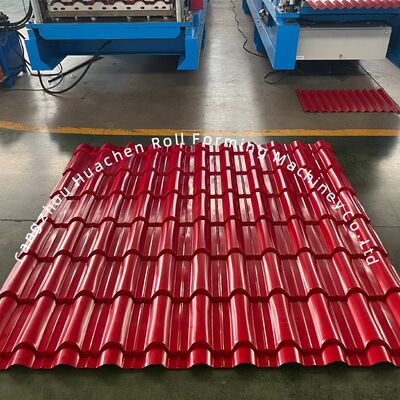

1200mm Materialbreite 18 Rollen Glasfliesen Rollenformmaschine mit 5,5KW Leistung für PPGI/GI Dachfliesen

Produkt-Beschreibung

PPGI/GI-Dachfliesenherstellungsmaschine - Materialbreite 1200 mm, 18 Walzen

Rib 40 MM Glasfliesen Rollenformmaschine Material Breite 1220 mm für PPGI und GI Materialien.

Haupttechnische Parameter

Parameter	Spezifikation
Art des Materials	PPGI/GGI
Stärke	0.3-0.6 mm
Breite	1200 mm
Rollstationen	15Stationen
Material für Walzen und Wellen	45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle	Φ70 mm
Material für den Schneider	CR12
Antriebstyp	Kettenantrieb
Geschwindigkeit	4 m/min
Gesamtleistung	5.5+5.5KW
Spannung	380V 50Hz 3Phasen (kann angepasst werden)

Komponente und technische Parameter

5T Manueller Entwickler

Dieser Teil wird verwendet, um die Spirale zu stützen und die Spirale zu drehen. Tragfähigkeit: 5T. Innendurchmesser: 470-530mm (nach Bedarf einstellbar).Ausgerüstet mit einer Bremsanlage, um Schäden an der Maschine durch Aufprall während des Betriebs zu vermeiden.

Fütterungstisch und Vorschneider

Führt die Spirale in die richtige Position für die Rollenformung. beinhaltet eine Handschneidvorrichtung zum Vorschneiden bei Farb- oder Dickeänderung.

Schacht und Walzen

Material: 45# Stahl mit Abkühlung und Plattierung.

Hydraulische Pumpestation

Schneidmaschine für Schneidvorgänge. Verwendet 46# Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Kreislaufkühlung, um hohe Öltemperaturprobleme zu vermeiden. Solenoidventilmarke: Huade.

Touch-Bildschirm-Steuerung

Automatische und manuelle Funktionen ermöglichen die Einstellung von Länge und Menge auf dem Touchscreen.

Marken von elektrischen Komponenten:

VFD: Delta
Schaltbetrieb: Delixi
Kontaktpunkt: Delixi
Relais: Xinling
PLC: Delta
Transformator: Delixi

Druckbereich und Schneider

Blatt- und Pressenformmaterial: CR12 mit hoher Festigkeit, hervorragender Härte und hoher Verschleißfestigkeit.

Ausgabetabelle

Verwendet zur Sammlung geformter Produkte, mit Walzen ausgestattet, um die Weiterleitung ohne Kratzer zu erleichtern.

Ersatzteile

Ketten: 2 Sätze

Einheit für die Verarbeitung von Schadstoffen

Fahrschalter: 2 Sätze

Schlüssel mit offenem Ende: 2 Sätze

Hexagonalschlüssel: 2 Sätze

Zähler: 1 Satz

Schlüssel: 2 Sätze

Öldichtungen: 1 Satz

Betrieb des automatischen Steuerungssystems

Der Wechselrichter steuert den positiven und negativen Lauf des Gastgebers mit einer Geschwindigkeit, die durch einen Hochgeschwindigkeits-/Niedriggeschwindigkeitsschalter gesteuert wird.
Der Ölpumpenschalter steuert den An- und Stillstand der Ölpumpe und setzt automatisch den Druck für das Hydrauliksystem ein.
Bevor der Betrieb gestartet wird, muss die Ölpumpe eingeschaltet werden, um den Druck des hydraulischen Systems zu erhöhen.
Nach dem Anfahren der Ölpumpe überprüfen Sie, ob die Fahrtrichtung der Pumpe mit der Pfeilrichtung übereinstimmt.
Unterer Schnitt- und Rückschaltknopf steuert den Schneidbetrieb.

Technischer Support und Fehlerbehebung

Probleme bei der Messung der Pulslänge

Wenn der Einstellwert unverändert bleibt, sollte die produzierte Plattengröße gleich sein.

Bei unterschiedlichen Plattengrößen:

Überprüfen Sie, ob die Zählerräder richtig eingebaut, ausrutschen oder hängen
Wenn keine Probleme festgestellt werden, kann der Zähler beschädigt sein - Testen Sie, indem Sie den Zähler 10 Mal manuell drehen und den Wert aufzeichnen

Ausfall des automatischen Schneidhebelhebers

Überprüfen Sie den Ölpumpenfilter auf Verstopfung
Überprüfen Sie Ölpumpe und Motoranschlüsse auf Beschädigung
Überprüfen Sie das Magnetventil auf Klebstoff- und Richtungsprobleme

Lösungen für Schnittfehler

Das Messer geht immer wieder runter, die Pumpe ist blockiert.

Überprüfen Sie, ob die Untergrenze angepasst oder Schalter beschädigt ist
Solenoidventil stecken - Pumpe ausschalten, drücken Sie Schnittknopf, bis Klick-Sound, dann schalten Sie die Pumpe an, um das Messer zu heben

Das Messer steigt immer weiter, die Pumpe ist blockiert.

Überprüfen Sie die Höchstgrenze Anpassung oder Schalter Schaden
Überprüfung der Verbindungen K1 und K2
Solenoidventil stecken - Pumpe ausschalten, drücken Sie Schnittknopf, bis Klick-Sound, dann schalten Sie die Pumpe an, um das Messer zu heben
