Startseite /Produkte/Kacheln Profiliermaschine/4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller

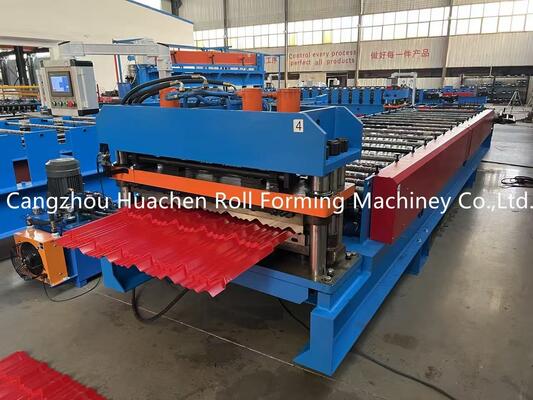

4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller

1SET
MOQ
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1000mm,1200mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Hervorheben:

Roll Forming Equipment

,

Cold Roll Forming Machine
Grundinformation
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC25-196-1000-1200
Zahlung und Versand AGB
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat
Produkt-Beschreibung
4 KW Hydraulische Schneider Glasfliesen Rollen Formierung Maschine 1200mm Spulenbreite
Dominica-Stil 1220mm Spulenbreite Glasfliesen Metalldachdecken Rollenformmaschine
Technische Spezifikation
Parameter Spezifikation
Art des Materials PPGI/GGI
Stärke 0.3-0.6 mm
Breite 1000 mm, 1200 mm
Rollstationen 12 Stationen
Material für Walzen und Wellen 45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle Φ70 mm
Material für den Schneider CR12
Antriebstyp Kettenantrieb
Geschwindigkeit 4 m/min
Gesamtleistung 5.5 + 5,5 KW
Spannung 380 V 50 Hz 3 Phasen
Spezifikationen der Bauteile
5T Manueller Entwickler
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 0

Dieser Teil wird verwendet, um die Spirale zu stützen und die Spirale zu drehen. Tragfähigkeit: 5T. Innendurchmesser: 470-530mm (nach Bedarf einstellbar).Ausgerüstet mit einer Bremsanlage, um Schäden an der Maschine durch Aufprall während des Betriebs zu vermeiden.

Fütterungstisch und Vorschneider
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 1

Führt die Spirale in die richtige Position für die Rollenformung. beinhaltet eine Handschneidvorrichtung zum Vorschneiden bei Farb- oder Dickeänderung.

Schacht und Walzen
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 2

Material ist 45# Stahlverbrennung und Plattierung. Verarbeitete Walzen sind glatt, hart, rostfeste und kratzen die Blätter während des Betriebs nicht.

Hydraulische Pumpestation
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 3

Der Hydraulikbehälter verwendet 46#-Hydrauliköl.Marke des MagnetventilsHuade.

Touch-Bildschirm-Steuerung
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 4

Automatischer und manueller Betriebsmodus ermöglicht die Einstellung der Ziellänge und -menge über den Touchscreen.

Marken von elektrischen Komponenten:

  • VFD: Delta
  • Schaltbetrieb: Delixi
  • Kontaktpunkt: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformator: Delixi
Druckbereich und Schneider
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 5 4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 6

Das Blatt- und Druckformmaterial besteht aus CR12 mit hoher Festigkeit, hervorragender Härte und guter Verschleißfestigkeit.

Ausgabetabelle
4 KW Hydraulic Cutter Glasfliesen Rollformmaschine mit 1200 mm Spulenbreite und 12 Stationen Roller 7

Sammeln von geformten Produkten, die mit Rollen ausgestattet sind, um die Weiterleitung ohne Kratzer zu erleichtern.

Ersatzteile enthalten
Teil Anzahl
Kettchen 2 Sätze
Elektromagnetische Ventile 1 Satz
Reise-Schalter 2 Sätze
Schlüssel mit offenem Ende 2 Sätze
Hexagonalschlüssel 2 Sätze
Zähler 1 Satz
Schraubenschlüssel 2 Sätze
Öldichtungen 1 Satz
Anleitung zur Fehlerbehebung
1. Ölpumpe kann nicht starten, Handbuch kann nicht funktionieren:

(1) Nullleitung nicht fixiert. Voltmeter zeigt mehr als 200V normal, mehr als 200V zeigt Null-Leitung Fehler.

(2) Notbremsknopf verriegelt, im Uhrzeigersinn gedreht, um zu entlassen.

2Die Ölpumpe kann gestartet werden, jedoch nicht manuell betrieben werden:

Hand-Automatikknopf nicht in manueller Position oder beschädigt.

3- Manuell normal, aber nicht automatisch:

(1) Der automatische Handknopf ist nicht in der automatischen Position oder beschädigt.

(2) Messer nicht an der oberen Grenze oder an der oberen und unteren Grenze umgekehrt.

(3) Schimmel nicht an der oberen Grenze oder an der oberen und unteren Grenze umgekehrt.

(4) Fehler bei der Dateneinstellung.

4Das Messer steigt immer weiter und die Pumpe ist blockiert.

(1) Obergrenze falsch eingestellt oder Schalter beschädigt.

(2) K1 und K2 umgekehrt.

(3) Solenoidventil steckt fest. Schalten Sie die Ölpumpe aus und drücken Sie das Messer, um abzuschneiden. Wenn Sie das "Klick"-Geräusch hören, schalten Sie die Pumpe ein und heben Sie das Messer in die oberste Grenzposition.

5Das Messer bewegt sich nach unten und hält die Pumpe fest.

(1) Untergrenze nicht richtig eingestellt oder Schalter beschädigt.

(2) Solenoidventil stecken. Ölpumpe abschalten, das Messer drücken, um abzuschneiden. Wenn Sie "Klick" hören, schalten Sie die Pumpe ein, um das Messer in die oberste Grenzposition zu heben.

6Der Schimmel bewegt sich immer weiter nach oben und hält die Ölpumpe:

(1) Obergrenze falsch eingestellt oder Schalter beschädigt.

(2) K3 und K4 umgekehrt.

(3) Solenoidventil steckt fest. Schalten Sie die Ölpumpe ab und drücken Sie auf Auftrieb und Drucktyp. Wenn Sie "Klick" hören, schalten Sie die Pumpe ein, um die Form in die oberste Grenzposition zu heben.

7Der Schimmel bewegt sich immer weiter nach unten und hält die Pumpe:

(1) Untergrenze nicht richtig eingestellt oder Schalter beschädigt.

(2) K3 und K4 umgekehrt.

(3) Solenoidventil steckt fest. Schalten Sie die Ölpumpe ab und drücken Sie den Druck steigern Typ. Wenn Sie "Klick" hören, schalten Sie die Pumpe ein und heben Sie das Messer in die oberste Grenzposition.

Zusätzliche Angaben
Aussehen Größe 8580 × 1550 × 1510 mm
Gesamtleistung 4 + 5,5 KW
Stärke des Rohmaterials 0.3 - 0,6 mm
Produktivität 0 - 2 m/min
Durchmesser der Welle Φ70 mm
