| 1. Die Produktbeschreibung der Formmaschine |
(1) Kurze Einführung
Die von unserer Rollenformmaschine hergestellten Dachplatten habenSchönes Aussehen und helle Farbe.
Sie werden häufig in Gärten, Fabriken, Resorts, Hotels,Ausstellungsräume, Ferienplätze,
Alte Architekturen und moderne Villen.
(2) Arbeitsfluss der Rollenformmaschine
Abwickeln des Blattes-Blattführung-Rollformung-Messung der Länge-Schneiden der Platten-Platten zum Träger
(3) Technische Einzelheiten
A. Allgemeine
| Geeignetes Material |
Q235 oder gleichwertig |
| Materialdicke |
0.25-0,8 mm |
| Materialbreite |
914, 1000, 1200, 1220 oder 1250, je nach Zeichnung |
| Abmessung |
Ungefähr 7,9*1,3*1,1m, gemäß der Zeichnung |
| Arbeitsplatz |
Ungefähr 17,9 x 2,8 m, gemäß der Zeichnung |
|
Länge der
das Blatt
|
Sie können die Länge nach Ihren Bedürfnissen festlegen.
Es wird von PLC gesteuert
diekann sicherstellendie Genauigkeitvon ±1 mm.
|
| Schneiden |
Automatisch stoppen und schneiden, wenn es um das Set kommt
Längen.
|
B. Einzelheiten der Bestandteile

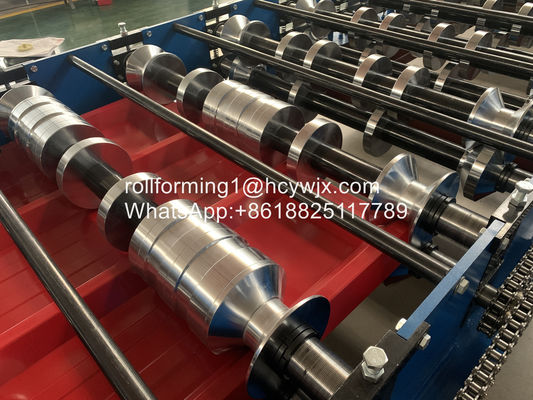

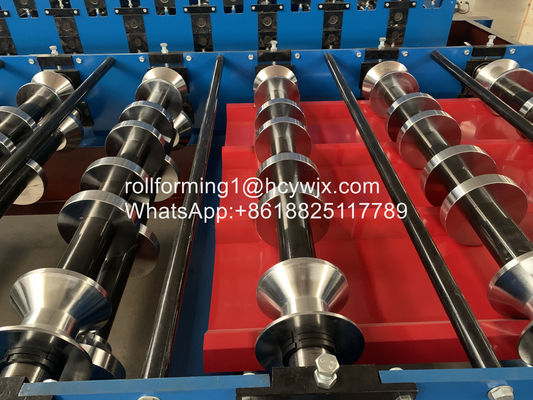

| Material für Walzen |
Hochwertiges 45-Stiel, hartchromiert, 0,05 mm. |
| Hauptrahmen |
350° Stahl, stabiler und ohne Zittern. |
| Mittlere Platte |
Wir verwenden dickere Platten, um Stabilität zu gewährleisten.
Wir haben eine Reihe von
|
| Schritte zur Bildung |
11-16 nach der Zeichnung. |
| Material der Welle |
Φ70 mm, hochwertiger 45# Stahl. |
|
Behandlung: Härte- Fertigdrehen,
hohe Steifigkeit, schwer zu verformen.
|
|
Schneiden
Material der Klinge
|
Cr12, Härte HRC60-62. |
| Behandlungsprozess: Wärmebehandlung - Abrasionsvorgang in der Ebene - Schneiden von Drahtelektroden. |
C. Elektrische Komponenten
| Geeignete Macht |
380 V, 50 Hz, 3-Phasen oder je nach Bedarf. |
| Bildschirm |
5.7 Zoll Touchscreen, einfach zu bedienen. |
| PLC |
Delta DVP 14ES |
|
gut an verschiedene Bedingungen wie Feuchtigkeit angepasst,
Elektromagnetische Störungen.
|
| Frequenzumrechner |
DeltaVFD-M. Es hat den Vorteil, dass es vor dem Schneiden langsamer wird.
mit einer Länge von mehr als 20 mm,
weit besser als der Industriestandard ±3 mm).
|
|
Länge
Messgerät
|
Omron, in Japan hergestellt. |
| Es verfügt über hohe Genauigkeit und Stabilität. |
Beschreibung:

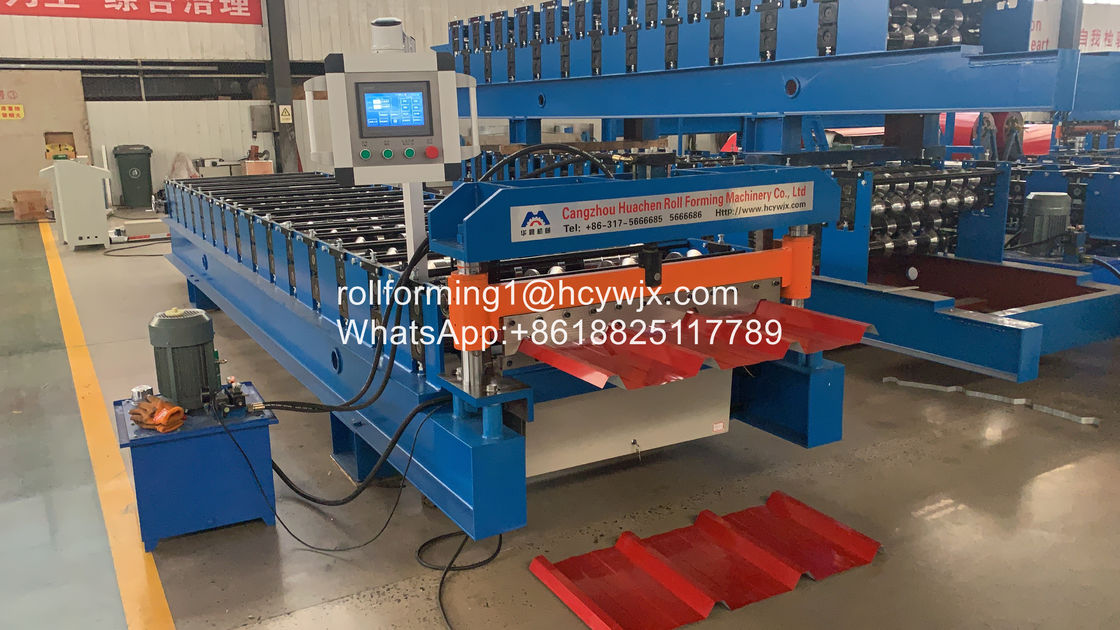

Maschine zur Verformung von DachblechenHauptparameter
|
- Nein. Ich weiß nicht.
|
Hauptparameter derMaschine zur Verformung von Dachblechen
|
|
1
|
für die Verarbeitung geeignet
|
Farbstahlplatte
|
|
2
|
Breite der Platte
|
1250 mm
|
|
3
|
mit einer Breite von nicht mehr als 15 mm
|
11 Zeilen
|
|
4
|
Abmessungen
|
5800*1550*1510mm
|
|
5
|
Macht
|
4+4kw
|
|
6
|
Walzmaterial
|
45# Stahl (oberflächlich mit Chrom beschichtet)
|
|
7
|
Dicke der Platte
|
0.3-0.6 mm
|
|
8
|
Produktivität
|
15-20 m/min
|
|
9
|
Durchmesser der Walze
|
Φ70 mm
|
|
10
|
Spannung
|
380 V 50 Hz 3 Phasen
|
|
11
|
Material der Schneidplatte
|
Kr12
|
|
12
|
Hydraulik
|
40#
|
|
13
|
Verarbeitungspräzision
|
Innerhalb von 1,00 mm
|
|
14
|
Steuerungssystem
|
Steuerung mit SPS
|
Ausrüstungskomponenten: Maschine zur künstlichen Entwicklung von Rollen-Formmaschinen-Computersteuerungssystem-Hydrauliksteuerungssystem-Schnitt
Anwendung
Diese Art von Blech kann in der Anlage, im Haus, in der Lagerung und im einfachen Stahldach und an der Wand weit verbreitet werden.
1Können Sie die Maschine nach meinem Entwurf oder Foto machen?
A: Ja, wir haben ein erfahrenes Team, um den am besten geeigneten Entwurf und Produktionsplan zu erarbeiten
Für die Maschine.
2Wie können wir sicher sein, dass Sie uns eine hochwertige Maschine mit Ersatzteilen liefern?
A:1- Kunden schicken die technischen Leute zu unserer Fabrik, um die Qualität zu überprüfen.
2Wir können die Techniker zur Montage der Maschine in die Fabrik des Käufers schicken.
3- Was ist die Politik Ihres Garantiegebers?
A: Innerhalb des Zeitraums von ein Jahr können wir Ihnen die Ersatzteile kostenlos liefern
Für alle beschädigten Teile, die durch Qualitätsprobleme nach zwei Jahren verursacht werden, müssen Sie nach Fabrikpreis kaufen.
