Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine

Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine
Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine

Großes Bild :  Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine

Produktdetails:
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: 6-25-835-940
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Behälter 40GP
Lieferzeit: 30 TAGE
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 60 Sätze pro Monat

Trapezförmige Dachpaneel-/Wandpaneelformmaschine/Fliesenherstellungsmaschine

Beschreibung
Plattenstärke: 0,3–0,6 mm Motorleistung: 4+4KW
Maschinenrahmen: 350 H-Träger Schneidmethode: Hydraulisches Schneiden
Decoiler-Typ: Hydraulischer/manueller Abwickelhaspel Maschinentyp: Rollformmaschine
Rollenmaterial: 45# Stahl Produktionskapazität: 15-20 m/min

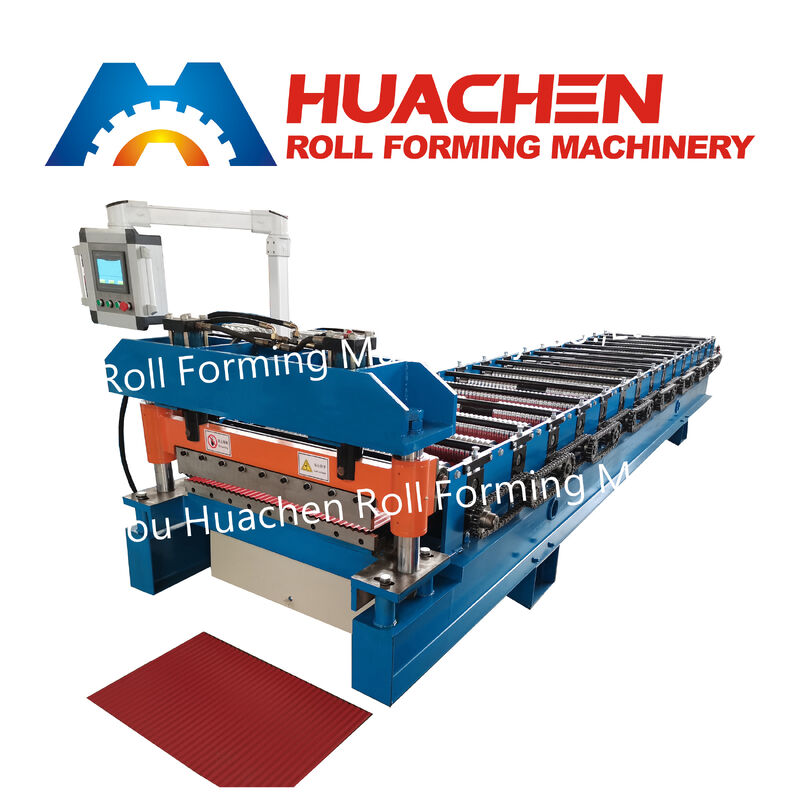

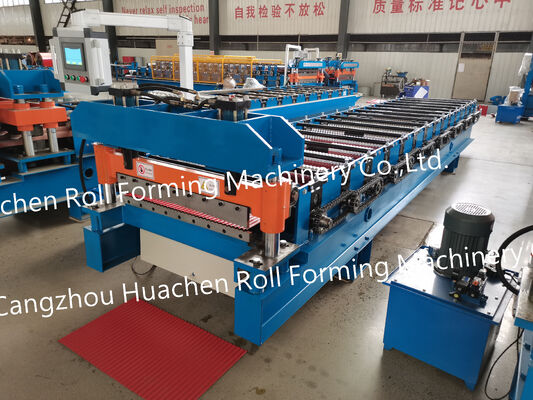

Produktübersicht Die HC 6-25-835-940 Rollformmaschine ist ein kompaktes, hochpräzises 15-Stationen-Kaltwalzformsystem, das für die Herstellung des beliebten 6-Rippen-Trapezblechs mit 835 mm Breite entwickelt wurde. Entwickelt für die Verarbeitung von 940 mm breiten Coils (geschnitten aus Standard-1000-mm-Coils oder kundenspezifisch bestellt) aus verzinktem Stahl (GI), vorlackiertem verzinktem Stahl (PPGI), und Aluminium in Dicken von 0,3 mm bis 0,6 mm, diese Linie formt Paneele mit 6 symmetrischen Rippen, einer 25 mm Rippenhöhe, und einer effektiven Deckbreite von 835 mm englische Bedienungsanleitungen, Ausgestattet mit einem geschweißten 350 H-Träger-Sockel, Φ70 mm massive Wellen, und SPS-gesteuerter hydraulischer Schneideinrichtung, läuft sie stabil mit 15–20 m/min für regionale Baustofflieferanten und Stahlbauwerkstätten.

Haupttechnische Parameter

Technischer Parameter Standard-Spezifikation
Maschinenmodell HC 6-25-835-940 Trapezblech-Rollformanlage

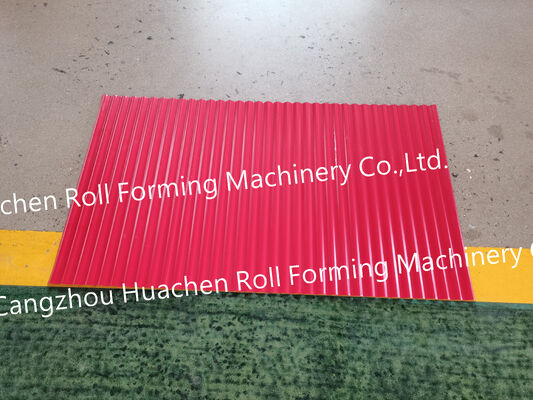

Paneelprofil-Spezifikationen 6 Rippen | Rippenhöhe: 25 mm | Effektive Deckbreite: 835 mm
Eingangscoilbreite 940 mm (kompatibel mit geschnittenen 1000-mm-Coils)
Blechdickenbereich 0,3 mm – 0,6 mm
Kompatible Coil-Materialien Vorlackierter verzinkter Stahl (PPGI), verzinktes Eisen (GI), Aluminium
Formstationen 15 Walzstationen
Walzenmaterial & Oberfläche 45# Schmiedestahl, CNC-präzisionsgedreht, gehärtet & Hartverchromt
Hauptwellenmaterial & Größe 45# Massiver Rundstahl, angelassen & geschliffen, Durchmesser Φ70 mm
Maschinenrahmen-Sockel 350# Struktur-H-Träger geschweißtes Chassis
Antriebsmechanismus Hochleistungs-Rollenketten- und Kettenradantrieb
Produktionslinien-Geschwindigkeit 15 – 20 m/min

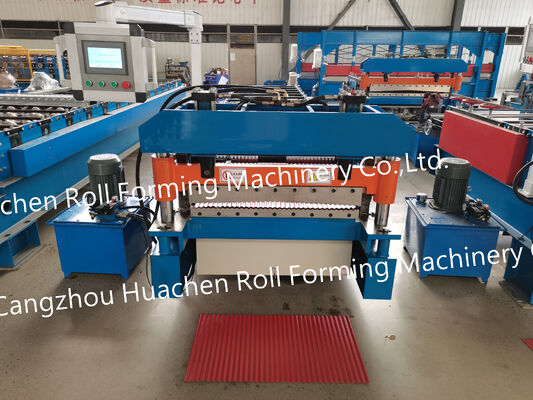

Schneidesystem Automatisches hydraulisches Nachschneidesystem
Schneidklingenmaterial Cr12 Werkzeugstahl, Vakuumwärmebehandelt
Gesamt-Motorleistung 4 KW (Hauptformmotor) + 4 KW (Hydraulikeinheit)
Steuerungs- & Längensystem Industrielle SPS-Touchscreen-Steuerung mit Hochpräzisions-Encoder
Elektrischer Standard 380V, 50Hz, 3-phasig (an lokale Stromversorgung anpassbar)
Abwickler-Optionen Manueller Abwickler oder hydraulischer Abwickler

Wichtige technische und betriebliche Vorteile

  • Klassisches Architekturprofil 6-25-835-940: Mit 6 scharfen 25-mm-Rippen über eine effektive Deckbreite von 835 mm (gespeist aus 940-mm-Coils), bietet dieses ausgewogene Profil einen sauberen visuellen Rhythmus und eine zuverlässige Regenwasserableitung, was es zu einer Standardausstattung in Südamerika macht, Südostasien, Afrika, und Osteuropa.

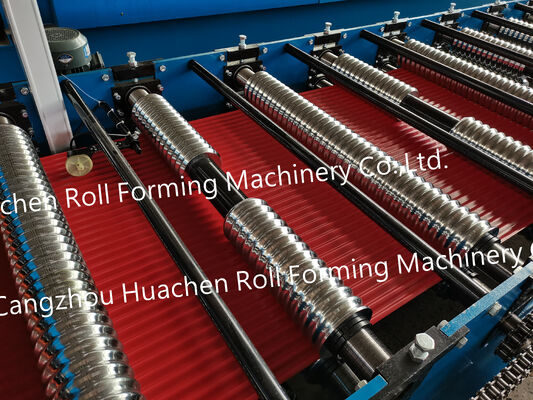

  • 15-Stationen sanft progressive Formgebung: Fünfzehn präzise ausgerichtete Formstationen formen alle 6 Rippen symmetrisch in schrittweisen Durchgängen. Dies verhindert Blechverzug, Kantenwelligkeit, oder Mikrorisse in der Beschichtung bei 0,3 mm–0,6 mm PPGI-Coils.45# Stahl gehärtete & Hartverchromte Walzen: Jede Formwalze ist CNC-bearbeitet aus massivem 45# Stahl,

  • wärmebehandelt für Kernhaltbarkeit, und galvanisch mit Hartchrom beschichtet, um Abrieb zu widerstehen und spiegelglatte Paneeloberflächen zu erhalten.Robuster 350 H-Trägerrahmen & Φ70 mm massive Wellen: Konstruiert auf einem steifen 350-mm-H-Trägerrahmen mit Φ70 mm massiven Stahlwellen,

  • eliminiert die Linie strukturelle Vibrationen während der kontinuierlichen Produktion von 15–20 m/min.Profilangepasste Cr12 hydraulische Schneideinrichtung & SPS-Steuerung: Angetrieben von einem 4-KW-Hydraulikaggregat,

  • passen die Cr12-Stahl-Schneidwerkzeuge exakt dem 6-Rippen-Querschnitt an, um saubere, gratfreie Schnitte zu erzielen. Bediener stellen Ziel-Blechlängen und Chargenmengen über die Touchscreen-SPS für den automatischen Betrieb ein.Typische Gebäudeanwendungen Leicht,

einfach auf der Baustelle zu handhaben, und geeignet für vertikale Wandverkleidungen und geneigte Dächer, das 6-25-835-940 Metallblech wird häufig eingesetzt in:Industrie- & Werkstattbau: Außenwandverkleidungen,

  • Innenwandtrennwände, und Dachbleche für Stahlrahmenwerkstätten, Fabriken, und Lagerhäuser.Wohn- & Geschäftsgebäude: Carports,

  • Einzelhandelsfassaden, Vordächer, und Renovierungen von geneigten Wohndächern.Vorgefertigte & landwirtschaftliche Strukturen: Modulare Containerhäuser,

  • Baubüros, Schuppen für landwirtschaftliche Betriebe, und Tierunterstände.Werkseitige Kalibrierung, Containerversand & Technischer Support Vor dem Versand,

wird jede HC 6-25-835-940 Rollformanlage in unserer Werkstatt einer vollständigen Coil-Belastungsprobe unterzogen, um die effektive Breite von 835 mm, die Rippenhöhe von 25 mm, und die SPS-Längenpräzision zu überprüfen. Alle freiliegenden Stahlkomponenten werden mit Rostschutzöl behandelt und sicher in einem einzigen 40GP-Container verstaut. Wir liefern Fundamentpläne, englische Bedienungsanleitungen, Video-Inbetriebnahmeanleitungen, eine 12-monatige Garantie, und lebenslange Ersatzteilversorgung.Häufig gestellte Fragen (FAQ)F1: Wofür stehen die Zahlen im Modell 6-25-835-940?

A:

Der Modellcode definiert die genaue Geometrie des Paneels: Jede Maschine beinhaltet eine 12-monatige Garantie und lebenslange Ersatzteilverfügbarkeit. Trapezrippen, 25 mm Rippenhöhe, 835 mm effektive Deckbreite nach Überlappung, und 940 mm Eingangsbreite des Stahlcoils.F2: Woher beziehen wir 940-mm-Coils für diese Maschine?A:

940 mm ist eine Standard-Coilbreite in vielen internationalen Märkten, Jede Maschine beinhaltet eine 12-monatige Garantie und lebenslange Ersatzteilverfügbarkeit. Unsere 15-Stationen-Linie verarbeitet sowohl verzinkte (GI) als auch vorlackierte (PPGI) Coils von 0,3 mm bis 0,6 mm Dicke.F3: Können wir zwischen einem manuellen und einem hydraulischen Abwickler wählen?A: Ja. Wir bieten einen kostengünstigen 5-Tonnen-Manuellen Abwickler für Standardproduktionspläne,

oder einen optionalen 5-Tonnen-Hydraulikabwickler (mit automatischem Coil-Wagen) für schnelleres Coil-Laden in Hochleistungsanlagen. Jede Maschine beinhaltet eine 12-monatige Garantie und lebenslange Ersatzteilverfügbarkeit.A: Die Mindestbestellmenge beträgt 1 Satz, und unsere monatliche Produktionskapazität beträgt 60 Sätze.

Die Standard-Fertigungs- und Werkstests dauern 30 Arbeitstage. Jede Maschine beinhaltet eine 12-monatige Garantie und lebenslange Ersatzteilverfügbarkeit.
