Maschinen zur Herstellung von Putai-Metallblechfliesen

Maschinen zur Herstellung von Putai-Metallblechfliesen
Maschinen zur Herstellung von Putai-Metallblechfliesen Maschinen zur Herstellung von Putai-Metallblechfliesen Maschinen zur Herstellung von Putai-Metallblechfliesen Maschinen zur Herstellung von Putai-Metallblechfliesen Maschinen zur Herstellung von Putai-Metallblechfliesen

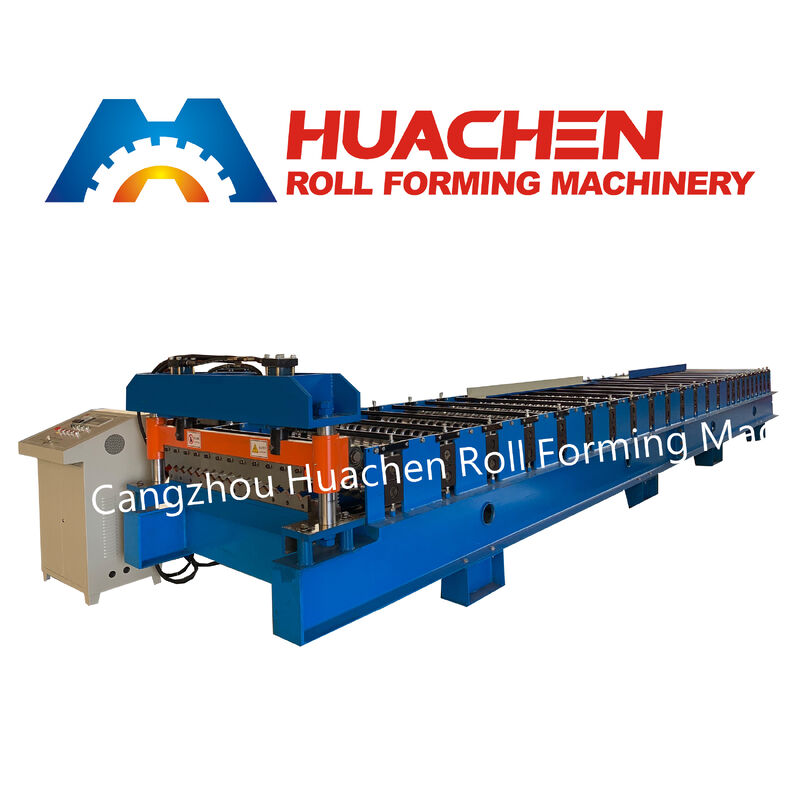

Großes Bild :  Maschinen zur Herstellung von Putai-Metallblechfliesen

Produktdetails:
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: 18-735-1200
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Behälter 40GP
Lieferzeit: 30 TAGE
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 60 Sätze pro Monat

Maschinen zur Herstellung von Putai-Metallblechfliesen

Beschreibung
Plattenstärke: 0,3–0,6 mm Motorleistung: 4+4KW
Maschinenrahmen: 350 H-Träger Schneidmethode: Hydraulisches Schneiden
Decoiler-Typ: Hydraulisches Schneiden Rollenmaterial: 45# Stahl
Maschinentyp: Rollformmaschine Produktionskapazität: 15-20 m/min

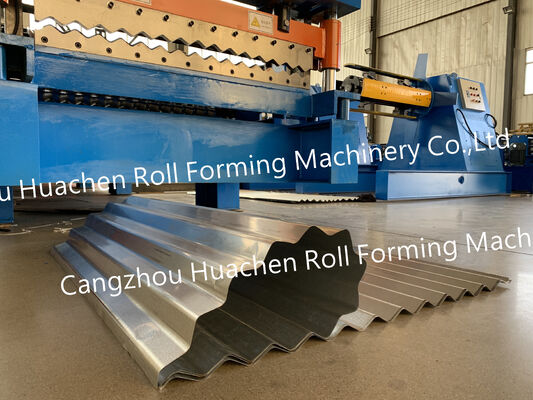

Produktübersicht Die HC 18-735-1200 Profilieranlage ist ein präzises 12-Stationen-Durchlauf-Kaltprofilierungssystem, das für die Herstellung von architektonischen Metallwandverkleidungen und linearen Deckenpaneelen entwickelt wurde. Entwickelt für die Verarbeitung von Standard 1200 mm breiten Coils aus vorlackiertem verzinktem Stahl (PPGI), verzinktem Eisen (GI) und Aluminium mit Dicken von 0,3 mm bis 0,6 mm, formt diese Anlage scharfe, steife Paneele mit einer 18 mm Rippentiefe und einer 735 mm effektiven Deckbreite mit tiefen Verriegelungsseitenüberlappungen. Gebaut auf einem hochbelastbaren geschweißten 350 H-Träger-Rahmen mit Φ70 mm Vollwellen und SPS-gesteuerter hydraulischer Schneideinrichtung, läuft sie reibungslos mit 15–20 m/min für gewerbliche Fassadenbauer und Hersteller von Innendecken.

Haupttechnische Parameter

Technischer Parameter Standard-Spezifikation
Maschinenmodell HC 18-735-1200 Profilieranlage für Wand- und Deckenpaneele
Abmessungen des Paneelprofils Rippenhöhe: 18 mm | Effektive Deckbreite: 735 mm
Eingangscoilbreite 1200 mm (Standard-Internationale Coilbreite)
Blechdickenbereich 0,3 mm – 0,6 mm
Kompatible Coilmaterialien Vorlackierter verzinkter Stahl (PPGI), verzinkter Stahl (GI), Aluminium
Formstationen 12 Präzisionswalzenstationen
Walzenmaterial & Behandlung 45# Schmiedestahl, CNC-Präzisionsdrehen, gehärtet & Hartverchromt
Hauptwellenmaterial & Größe 45# Massiver Rundstahl, vergütet & geschliffen, Durchmesser Φ70 mm
Maschinenrahmenbasis 350# Geschweißtes Fahrgestell aus Baustahlträgern
Antriebsmechanismus Hochbelastbarer Rollenketten- und Kettenradantrieb
Produktionslinien-Geschwindigkeit 15 – 20 m/min
Schneidesystem Automatisches hydraulisches Nachschneidesystem
Schneidklingenmaterial Cr12 legierter Werkzeugstahl, Vakuumwärmebehandelt
Gesamt-Motorleistung 4 KW (Hauptprofilantrieb) + 4 KW (Hydraulische Schneideinheit)
Steuerungs- & Längensystem Industrielle SPS-Touchscreen-Steuerung mit Hochpräzisions-Encoder
Elektrischer Standard 380V, 50Hz, 3-phasig (Anpassbar an lokale Fabrikspannung)
Abwickler-Konfiguration Manueller Abwickler oder hydraulischer Abwickler

Wichtige technische und konstruktive Vorteile

  • Architektonisches 18-735-1200 Verriegelungsprofil: Die Umwandlung eines Standard-1200-mm-Coils in ein Paneel mit 735 mm effektiver Deckbreite und 18 mm Rippen ermöglicht eine tiefe Seitenüberlappung und scharfe Schattenlinien. Dies eliminiert Windflattern, verbessert die Wetterbeständigkeit bei Außenfassaden, und liefert ein sauberes, modernes Finish für abgehängte Innendecken.

  • 12-Stationen-Kratzfreie progressive Formung: Zwölf CNC-kalibrierte Walzenstationen formen die 18 mm Rippen und Seitenverriegelungskanten reibungslos, ohne empfindliche PPGI-Farb- oder gebürstete Aluminiumoberflächen zu quetschen oder zu zerkratzen.

  • Gehärtete & Hartverchromte 45# Stahlwalzen: Jede Formwalze ist präzisionsgedreht aus massivem 45# Stahl, wärmebehandelt für Kernhaltbarkeit, und galvanisch mit Hartchrom beschichtet. Diese spiegelglatte Oberfläche verhindert Oberflächenmarkierungen auf Architekturpaneelen.

  • Hochbelastbarer 350 H-Trägerrahmen & Φ70 mm Vollwellen: Konstruiert auf einem steifen 350 mm H-Trägerrahmen mit Φ70 mm Vollstahlwellen, verhindert die Maschine seitliche Verdrehungen und garantiert gerade, passgenaue Paneelstöße über lange architektonische Verläufe.

  • Profilspezifische Cr12 Hydraulikschneideinrichtung & SPS-Steuerung: Angetrieben von einer 4-KW-Hydraulikstation, schneiden speziell geschliffene Cr12-Stahl-Schneidwerkzeuge sauber durch den 18-735-Querschnitt ohne Grate oder Kantenverformung. Bediener programmieren exakte Paneellängen und Losgrößen auf dem Touchscreen-SPS.

Gewerbliche und architektonische Anwendungen Die Kombination aus verfeinerter Optik und hoher struktureller Steifigkeit, das 18-735-1200 Metallpaneel wird häufig spezifiziert für:

  • Gewerbliche und Einzelhandelsfassaden: Moderne Außenwandverkleidungen, Eingangsüberdachungen, und Gesimsverkleidungen für Einkaufszentren, Ausstellungsräume, und Bürokomplexe.

  • Lineare Metalldecken und Untersichten im Innenbereich: Abgehängte Akustik-/Dekorationsdecken und Dachüberstände im Außenbereich für Flughäfen, Bahnhöfe, Handelshallen, und Reinräume.

  • Industrielle und modulare Strukturen: Hochwertige Außenverkleidungen und Innenwandtrennwände für Stahlrahmengebäude, Kühlhäuser, und vorgefertigte modulare Einheiten.

Werkseitige Kalibrierung, Containerversand & Kundendienst Vor dem Versand, wird jede HC 18-735-1200 Profilieranlage in unserem Werk mit tatsächlichen Metallcoils montiert und getestet, um die Passgenauigkeit der Stöße, die 735 mm effektive Deckbreite, und die SPS-Längentoleranz zu überprüfen. Alle freiliegenden Stahlteile sind mit Rostschutzöl beschichtet, und die gesamte Anlage ist sicher in einem einzigen 40GP-Container verstaut. Wir liefern Fundamentpläne, englische Bedienungsanleitungen, Video-Inbetriebnahmeanleitungen, eine 12-monatige Garantie, und lebenslangen Ersatzteilsupport.

Häufig gestellte Fragen (FAQ)

F1: Was bedeuten die Zahlen im Modell 18-735-1200? und unsere monatliche Produktionskapazität beträgt 60 Sätze. Der Modellcode definiert die genauen Abmessungen des Paneels: 18 mm Rippenhöhe, 735 mm effektive Deckbreite nach Seitenverriegelung, und 1200 mm Eingangsstahlcoilbreite.

F2: Warum gibt es einen Unterschied zwischen der 1200 mm Coilbreite und der 735 mm effektiven Deckbreite? und unsere monatliche Produktionskapazität beträgt 60 Sätze. Das zusätzliche Material wird zu tiefen, steifen architektonischen Rippen und breiten Verriegelungsseitenüberlappungen geformt. Diese Geometrie verleiht dem 735 mm Paneel eine überlegene Ebenheit, hohe Windwiderstandsfähigkeit, und nahtlose visuelle Fugen für Außenfassaden und lineare Decken.

F3: Kann diese Maschine sowohl vorlackierte Stahl- (PPGI) als auch Aluminiumcoils verarbeiten? und unsere monatliche Produktionskapazität beträgt 60 Sätze. Ja. Die hartverchromten 45# Stahlwalzen sind spiegelpoliert, um 0,3 mm–0,6 mm PPGI, verzinkten Stahl (GI), und Aluminiumcoils ohne Kratzer auf dekorativen Oberflächen zu formen.F4: Was sind die Lieferzeit, MOQ und die Auswahl des Abwicklers?A:

Die Mindestbestellmenge beträgt 1 Satz, und unsere monatliche Produktionskapazität beträgt 60 Sätze. Die Standardfertigung und Coil-Belastungstests dauern 30 Arbeitstage. Sie können zwischen einem Standard-5-Tonnen-Manualabwickler oder einem aufgerüsteten 5-Tonnen-Hydraulikabwickler wählen.
