Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte

Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte
Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte

Großes Bild :  Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte

Produktdetails:
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: 18-78-1014
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Behälter 40GP
Lieferzeit: 30 TAGE
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 60 Sätze pro Monat

Maschine zur Verformung von Dachblechen / Fliesenmaschine / Wandplatte

Beschreibung
Plattenstärke: 0,3–0,6 mm Motorleistung: 4+4KW
Maschinenrahmen: 350 H-Träger Schneidmethode: Hydraulisches Schneiden
Decoiler-Typ: Hydraulischer/manueller Abwickelhaspel Rollenmaterial: 45# Stahl
Maschinentyp: Rollformmaschine Produktionskapazität: 15-20 m/min

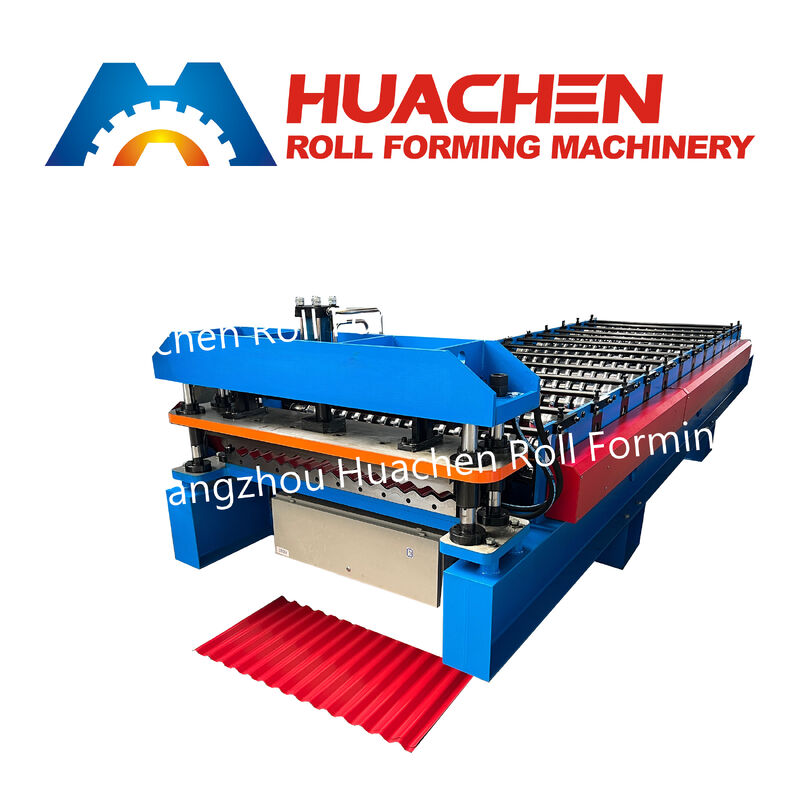

Produktübersicht Die HC 18-78-1014 Wellblechmaschine ist ein optimiertes, Hochleistungs-Kaltwalzformsystem mit 12 Stationen, das für die Herstellung klassischer Sinuswellen-Metallbleche entwickelt wurde. Entwickelt für die Verarbeitung von verzinktem Stahl (GI), vorlackiertem verzinktem Stahl (PPGI) und Galvalume-Coils mit Dicken von 0,3 mm bis 0,6 mm, diese Produktionslinie formt Wellbleche mit einer 18 mm Wellenhöhe, 78 mm Wellenabstand, und 1014 mm effektiver Deckbreite (13 Wellen). Unterstützt durch ein starres, geschweißtes 350er H-Träger-Chassis, Φ70 mm massive Wellen und eine durch SPS synchronisierte hydraulische Schneideinrichtung, läuft sie kontinuierlich mit 15–20 m/min für Hersteller von Dach- und Wandverkleidungen in großen Mengen.

Haupttechnische Parameter

Technischer Parameter Standard-Spezifikation
Maschinenmodell HC 18-78-1014 Wellblech-Rollformer für Wand und Dach
Spezifikationen des Wellenprofils Sinuswelle | Höhe: 18 mm | Wellenabstand: 78 mm | Deckbreite: 1014 mm
Eingangsgalvanikbreite 1200 mm / 1220 mm (Standard-Coilbreite)
Materialdickenbereich 0,3 mm – 0,6 mm
Kompatible Coil-Materialien Verzinkter Stahl (GI), Vorlackierter verzinkter Stahl (PPGI), Aluzink
Formstationen 12 Rollenstationen
Rollenmaterial & Prozess 45# Schmiedestahl, CNC-präzisionsgedreht, gehärtet & Hartverchromt
Hauptwellenmaterial & Durchmesser 45# massiver Rundstahl, vergütet & geschliffen, Φ70 mm
Maschinenrahmenbasis Geschweißter Rahmen aus 350er Baustahlträgern
Antriebssystem Robuste Ketten- und Kettenradantrieb
Produktionslinien-Geschwindigkeit 15 – 20 m/min
Schneidemechanismus Automatisches hydraulisches Nachschneidesystem
Schneidklingenmaterial Cr12-Legierungs-Werkzeugstahl, Vakuum-Wärmebehandelt
Gesamt-Motorleistung 4 KW (Hauptformantrieb) + 4 KW (Hydraulikstation)

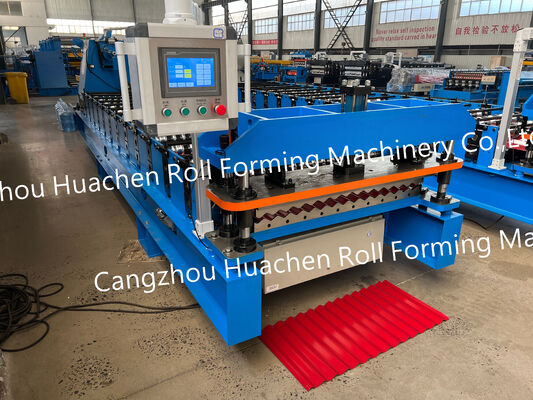

Steuerungs- & Längensystem Industrielle SPS-Touchscreen-Steuerung mit Drehencodierer
Stromversorgung 380V, 50Hz, 3-phasig (Anpassbar an lokale industrielle Spannung)
Abwickler-Konfiguration Manueller Abwickler oder hydraulischer Abwickler

Wichtige technische und betriebliche Vorteile

  • Klassisches Sinuswellen-Profil 18-78-1014: Mit 13 glatten Sinuswellen im Abstand von 78 mm und einer Tiefe von 18 mm, bietet das 1014 mm breite Blech omnidirektionale Steifigkeit, mühelose Überlappung der Seitenstöße und schnelle Wasserableitung – was es zu einem der gefragtesten Profile in Afrika, Lateinamerika, dem Nahen Osten und Südostasien macht.

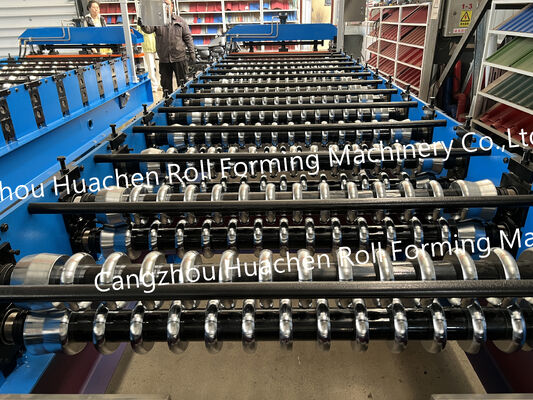

  • Optimiertes 12-Stationen-Hocheffizienz-Layout: Da die Sinuswellengeometrie die Biegespannung gleichmäßig ohne scharfe Ecken verteilt, erzielen 12 präzisionskalibrierte Rollenstationen eine vollständige Profilgenauigkeit bei gleichzeitiger Reduzierung des Maschinen-Fußabdrucks, des Stromverbrauchs und der anfänglichen Investitionskosten.

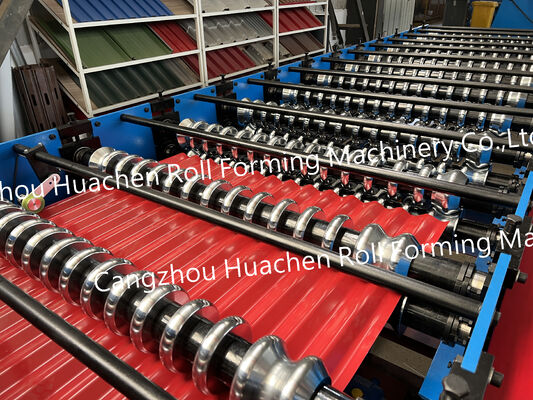

  • Gehärtete & Hartverchromte 45# Stahlrollen: Jede Wellenrolle ist CNC-gefräst aus massivem 45# Stahl, wärmebehandelt für Kernfestigkeit und galvanisch mit Hartchrom beschichtet. Diese spiegelglatte Oberfläche verhindert Zinkabplatzer oder Farbkratzer bei dünnen 0,3 mm–0,6 mm Coils.

  • Starrer 350er H-Träger-Rahmen & Φ70 mm massive Wellen: Gebaut auf einer schweren, geschweißten 350er H-Träger-Basis mit Φ70 mm massiven Stahlwellen, eliminiert die Maschine Vibrationen und hält eine gleichmäßige Wellentiefe von 18 mm über die gesamte Blechbreite von 1014 mm aufrecht.

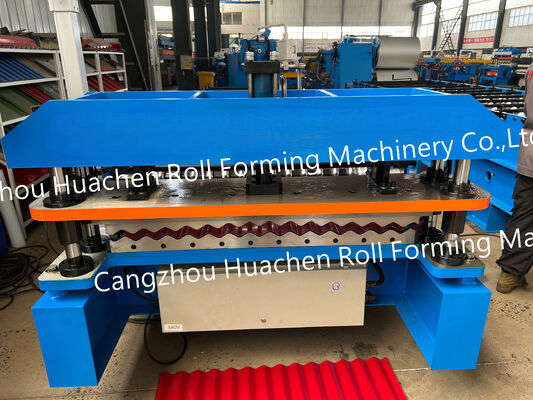

  • Passgenaue Cr12-Hydraulikschneideinrichtung & SPS-Steuerung: Angetrieben von einer 4-KW-Hydraulikeinheit, passen die speziell geschliffenen Cr12-Stahlschneidwerkzeuge exakt der 18-78-Sinuskurve an, um saubere, gratfreie Kanten zu erzeugen, ohne die Wellen zu verflachen. Bediener geben Ziel-Längen und -Mengen auf dem Touchscreen-SPS für die automatisierte Serienproduktion ein.

Typische Gebäudeanwendungen Leicht, stapelbar für kostengünstigen Transport und vielseitig für horizontale oder vertikale Installation, das 18-78-1014 Wellblech wird häufig verwendet für:

  • Industrie- & Lagerhallenverkleidungen: Außenwandverkleidungen, gebogene Tonnen-Dächer und Innenwände für Fabriken, Werkstätten und Lagerhallen.

  • Wohn- & Gewerbedächer: Kostengünstige, wetterbeständige Wellblechdächer und Vordächer für Wohnprojekte, Märkte und Verkaufsstände.

  • Landwirtschaftliche & Temporäre Strukturen: Viehställe, Getreidelagerhallen, Zaunfelder und modulare Baustellenunterkünfte.

Werkseitige Kalibrierung, Containerversand & Technischer Support Vor dem Versand, wird jede HC 18-78-1014 Rollformanlage in unserer Werkstatt mit tatsächlichen Metallcoils montiert und getestet, um die effektive Deckbreite von 1014 mm, die Wellenhöhe von 18 mm und die SPS-Schneidetoleranz zu überprüfen. Alle freiliegenden Stahlflächen sind mit Rostschutzöl beschichtet, und die gesamte Anlage ist sicher in einem einzigen 40GP-Container verstaut. Wir liefern Fundamentpläne, englische Bedienungsanleitungen, Video-Inbetriebnahme-Anleitungen, eine 12-monatige Garantie und lebenslangen Ersatzteilsupport.

Häufig gestellte Fragen (FAQ)

F1: Was bedeuten die Abmessungen im Modell 18-78-1014?A: Der Modellcode gibt die genaue Sinuswellengeometrie an: 18 mm Wellenhöhe, 78 mm Wellenabstand (Mittenabstand zwischen den Wellen) und 1014 mm effektive Deckbreite nach der Seitenüberlappung (13 volle Wellenabstände von 78 mm).

F2: Welche Breite an Stahlblech wird für die 18-78-1014 Rollformmaschine benötigt?A: Um die effektive Deckbreite von 1014 mm zu erzielen, verwendet die Maschine standardmäßige 1200 mm oder 1220 mm breite Coils aus verzinktem Stahl (GI), vorlackiertem Stahl (PPGI) oder Aluzink in Dicken von 0.3 mm bis 0.6 mm.

F3: Sind 12 Stationen ausreichend, um ein sauberes Sinuswellenblech zu formen?A: Ja. Im Gegensatz zu Trapezprofilen, die scharfe 90-Grad-Biegungen erfordern, krümmen sich Sinuswellen sanft über die gesamte Blechbreite. Zwölf präzisions-CNC-gefertigte Stationen bieten mehr als genügend Formdurchgänge, um die exakte Wellentiefe ohne Rückfederung oder Kantenwelligkeit zu erreichen.

F4: Was sind die Lieferzeit, MOQ und die Abwickler-Option?A: Die Mindestbestellmenge beträgt 1 Satz, und unsere monatliche Produktionskapazität beträgt 60 Sätze. Die Standard-Herstellung und Coil-Beladungstests dauern 30 Arbeitstage. Sie können zwischen einem Standard-5-Tonnen-Manuellen Abwickler oder einem aufgerüsteten 5-Tonnen-Hydraulik-Abwickler wählen.
