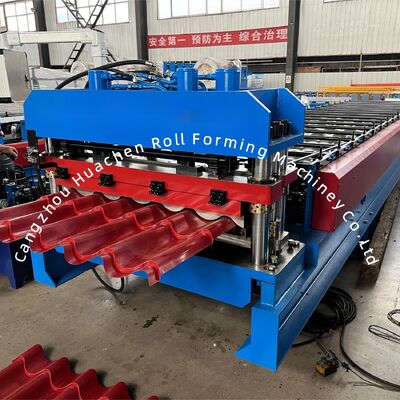

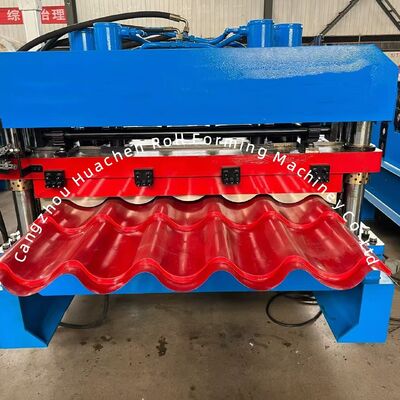

Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel

1 Satz
MOQ
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1220mm
Roller Stations: 18Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases(can be customized)
Hervorheben:

Roll Forming Equipment

,

Dachziegel Profiliermaschine
Grundinformation
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC40-200-1000
Zahlung und Versand AGB
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20 Sätze pro Monat
Produkt-Beschreibung
Anfertigungsstätte 13-22 Metalldachfliesen Rollformmaschine
Produktübersicht

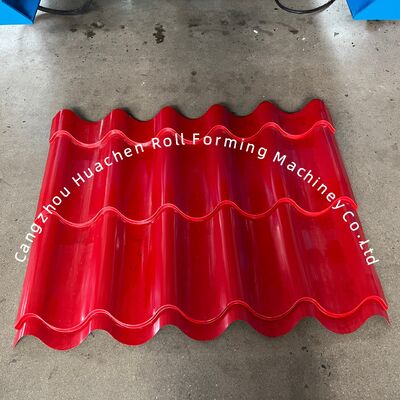

Professionelle Rollenformmaschine für Metalldachfliesen, für die Herstellung von Farbfliesen aus Stahl mit anpassbaren 13-22 Formstationen.

Wesentliche Merkmale
  • Unverkennbare Leistung
  • Robuste Konstruktion
  • Wartungsfreier Betrieb
  • Lange Lebensdauer
Technische Spezifikation
Parameter Spezifikation
Art des Materials PPGI/GGI
Stärke 0.3-0.6 mm
Breite 1220 mm
Rollstationen 18 Stationen
Material für Walzen und Wellen 45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle Φ70 mm
Material für den Schneider CR12
Antriebstyp Kettenantrieb
Geschwindigkeit 4 m/min
Gesamtleistung 5.5 + 5,5 KW
Spannung 380 V 50 Hz 3 Phasen
Maschinenbauteile
5T Manueller Entwickler
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 0

Stützt die Spirale und ermöglicht eine rotierende Bewegung. Tragfähigkeit: 5T. Innendurchmesser: 470-530mm (verstellbar). Ausgestattet mit einer Bremsvorrichtung, um Schäden an der Maschine durch Aufprall während des Betriebs zu verhindern.

Fütterungstisch und Vorschneider
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 1

Führungen in die richtige Position für die Rollenbildung. beinhaltet Handziehschneidegerät für bequemes Vorschneiden bei Farb- oder Dickeänderung.

Schacht- und Walzenbaugruppe
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 2

Material ist 45# Steel quenching and plating. Verarbeitete Walzen sind glatt, hart, rostfeste und kratzen das Blatt nicht während des Betriebs.

Hydraulische Pumpestation
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 3

Der Hydraulikbehälter verwendet 46#-Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Zirkulationskühlung.

Touch-Bildschirm-Steuerung
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 4

Funktionen automatischer und manueller Bedienung. Ermöglicht die Einstellung der Zielblattlänge und -menge über den Touchscreen. Elektrische Bauteilmarken: VFD: Delta, Schaltkreis: Delixi, Kontakter: Delixi,RelaisXinling, PLC: Delta, Transformator: Delixi.

Druckbereich und Schneider
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 5
Ausgabetabelle
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 6

Die geformten Produkte werden gesammelt, die mit Rollen ausgestattet sind, um die Weiterleitung ohne Kratzer zu erleichtern.

Einschließlich Ersatzteile
Komponente Anzahl
Kettchen 2 Sätze
Elektromagnetische Ventile 1 Satz
Reise-Schalter 2 Sätze
Schlüssel mit offenem Ende 2 Sätze
Hexagonalschlüssel 2 Sätze
Zähler 1 Satz
Schraubenschlüssel 2 Sätze
Öldichtungen 1 Satz
Anmerkung:Alle Parameter können nach Ihren spezifischen Anforderungen angepasst werden.
Betriebsprozess
  1. Abwicklung
  2. Fütterung und Führung
  3. Rollenformen
  4. Schneiden
  5. Fertigprodukte zur Unterstützung der Tabelle
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 7
Verpackungs- und Lieferinformationen
  1. Haupt Stahl Villa Dach Glasfliesen Roll Formmaschine und un-Coiler ist nackte Verpackung (wasserdichtes Kunststoff auf Anfrage erhältlich)
  2. PLC-Steuerungssystem und Motorpumpe sind mit wasserdichtem Papier verpackt, Ersatzteile in Karton
  3. Ein Satz Maschine benötigt einen 40 'Container für den Versand
Benutzerdefinierte 13-22 Formstation Metall-Dachziegel-Rollformmaschine mit 380V Spannung und 5,5+4KW Leistung für Farbstahlziegel 8
