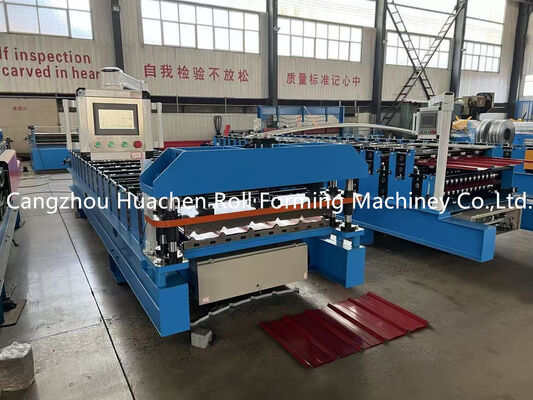

Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung

Diese Komponente unterstützt die Spule und ermöglicht eine rotierende Bewegung. Tragfähigkeit: 5T. Innen Durchmesser: 470-530mm (verstellbar). Ausgestattet mit einer Bremsvorrichtung, um Schäden durch Aufprall während des Betriebs zu vermeiden.

Führt die Spirale zur richtigen Position für die Rollenformung und verfügt über eine Handschneidvorrichtung zum Vorschneiden bei Farb- oder Dickeänderungen.

Material: 45# Stahlbrennen und Plattieren. Verarbeitete Walzen sind glatt, hart, rostfeste und kratzen das Blatt nicht beim Betrieb.

Schneidmaschine für Schneidvorgänge. Verwendet 46# Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Kreislaufkühlung, um hohe Öltemperaturprobleme zu vermeiden. Solenoidventilmarke: Huade.

Funktionen: automatische und manuelle Bedienung. Ermöglicht die Einstellung der Zielblattlänge und -menge über eine Touchscreen-Schnittstelle. Elektrische Komponenten: VFD (Delta), Schaltkreis (Delixi),Kontaktierer (Delixi), Relais (Xinling), PLC (Delta), Transformator (Delixi).

Blattmaterial: CR12 mit hoher Festigkeit, hervorragender Härtefähigkeit und hervorragender Verschleißfestigkeit.

Sammeln von geformten Produkten, ausgestattet mit Walzen, um die Weiterleitung ohne Kratzer zu erleichtern.

Manuelle Entwicklung → Vorschneiden → Rollenformung → Schneiden → Ausgangstabelle

• Breite der Zuführung: 1250 mm
• Kapazität: 5 Tonnen
• Innerer Durchmesser: 500-590 mm
• Der maximale Außendurchmesser: 1500 mm
• Modus der Erweiterung & Kampf: innerer Erweiterung & Kampf manuell
• Fütterungsart: manuell

• Installiert nach der Zufuhr für Spulenwechsel
• Schnittart: manuell
• Funktion: zum Ersetzen von Spulen
• Menge: 1 Einheit

• Material der Walze: ASTM1045 Chromfläche
• Schachtdurchmesser: Φ70 mm Material: SAE1045 mit Dämpfung und Härtung
• Hauptrahmen: Schweißen mit Balken 350H
• Maschinenstruktur: Führungspfeiler

Sicherheitsmerkmal zur Verhinderung von Unfällen während des Betriebs.

• Schneidet das Blatt nach der Rollenformung auf die erforderliche Länge
• Für den Betrieb verwendet zwei Hydraulikzylinder
• Material der Klinge: Cr12, 58-62 HRC-Härte
• Schneidleistung: 4 kW hydraulisch
• Arbeitsdruck: 12Mpa einstellbar
• Längenmessung: automatische Längenmessung des Encoder
• Toleranz für die Länge: +/- 1,5 mm pro Stück

• Programmierbare Einstellung von Profillänge und Profilmenge
• Betriebssystemsprache: Englisch und Chinesisch
• Automatisch auf Länge geschnitten und bei Erreichung der erforderlichen Menge gestoppt
• PLC: Panasonic oder Anpassung verfügbar
