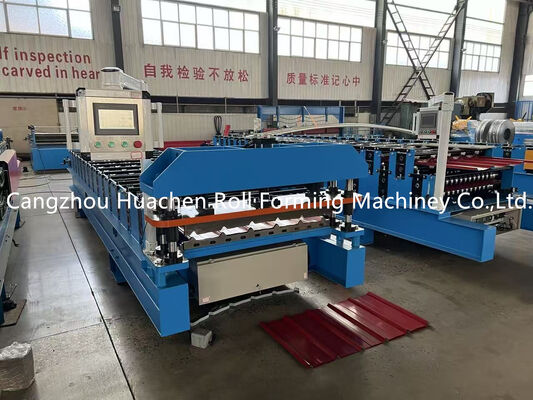

Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung

Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung
Touch Screen Control Roofing Sheet Roll Forming Machine with 14 Stations and 5.5KW Power
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung

Großes Bild :  Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung

Produktdetails:
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC24-208-1040
Zahlung und Versand AGB:
Min Bestellmenge: 1SET
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat
Kontakt

Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung

Beschreibung
Materialtyp: PPGI/GI Materialstärke: 0,3–0,6 mm
Materialbreite: 1220 mm Rollenstationen: 14Stationen
Rollen- und Wellenmaterial: 45# Stahlvergütung und -beschichtung Durchmesser der Welle: Φ70mm
Schneidmaterial: CR12 Antriebstyp: Kettenantrieb
Geschwindigkeit: 15-20 m/min Gesamtleistung: 5,5 + 5,5 kW
Stromspannung: 380V 50Hz 3Phasen (kann angepasst werden)
Hervorheben:

Cold Roll Forming Machine

,

Dachplatte Profiliermaschine

Berührungsschirm-Dachplattenmachine Aluminium Rollenformmaschine 5,5 kW
Technische Spezifikation
Parameter Spezifikation
Art des Materials PPGI/GGI
Stärke 0.3-0.6 mm
Breite 1220 mm
Rollstationen 14 Stationen
Material für Walzen und Wellen 45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle Φ70 mm
Material für den Schneider CR12
Antriebstyp Kettenantrieb
Geschwindigkeit 15-20 m/min
Gesamtleistung 5.5+5.5KW
Spannung 380V 50Hz 3Phasen (kann angepasst werden)
Maschinenbauteile
5T Manueller Entwickler
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 0

Diese Komponente unterstützt die Spule und ermöglicht eine rotierende Bewegung. Tragfähigkeit: 5T. Innen Durchmesser: 470-530mm (verstellbar). Ausgestattet mit einer Bremsvorrichtung, um Schäden durch Aufprall während des Betriebs zu vermeiden.

Fütterungstisch und Vorschneider
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 1

Führt die Spirale zur richtigen Position für die Rollenformung und verfügt über eine Handschneidvorrichtung zum Vorschneiden bei Farb- oder Dickeänderungen.

Schacht- und Walzenbaugruppe
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 2

Material: 45# Stahlbrennen und Plattieren. Verarbeitete Walzen sind glatt, hart, rostfeste und kratzen das Blatt nicht beim Betrieb.

Hydraulische Pumpestation
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 3

Schneidmaschine für Schneidvorgänge. Verwendet 46# Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Kreislaufkühlung, um hohe Öltemperaturprobleme zu vermeiden. Solenoidventilmarke: Huade.

Touch-Bildschirm-Steuerung
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 4

Funktionen: automatische und manuelle Bedienung. Ermöglicht die Einstellung der Zielblattlänge und -menge über eine Touchscreen-Schnittstelle. Elektrische Komponenten: VFD (Delta), Schaltkreis (Delixi),Kontaktierer (Delixi), Relais (Xinling), PLC (Delta), Transformator (Delixi).

Druckbereich und Schneider
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 5

Blattmaterial: CR12 mit hoher Festigkeit, hervorragender Härtefähigkeit und hervorragender Verschleißfestigkeit.

Ausgabetabelle

Sammeln von geformten Produkten, ausgestattet mit Walzen, um die Weiterleitung ohne Kratzer zu erleichtern.

Ersatzteile enthalten
Komponente Anzahl
Kettchen 2 Sätze
Elektromagnetische Ventile 1 Satz
Reise-Schalter 2 Sätze
Schlüssel mit offenem Ende 2 Sätze
Hexagonalschlüssel 2 Sätze
Zähler 1 Satz
Schraubenschlüssel 2 Sätze
Öldichtungen 1 Satz
Prozessfluss

Manuelle Entwicklung → Vorschneiden → Rollenformung → Schneiden → Ausgangstabelle

Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 6
Detaillierte Spezifikationen des Bauteils
5T Manuelle Entwicklung
  • Breite der Zuführung: 1250 mm
  • Kapazität: 5 Tonnen
  • Innerer Durchmesser: 500-590 mm
  • Der maximale Außendurchmesser: 1500 mm
  • Modus der Erweiterung & Kampf: innerer Erweiterung & Kampf manuell
  • Fütterungsart: manuell
Vorschnittsystem
  • Installiert nach der Zufuhr für Spulenwechsel
  • Schnittart: manuell
  • Funktion: zum Ersetzen von Spulen
  • Menge: 1 Einheit
Hauptmaschine zur Rollenformung
  • Material der Walze: ASTM1045 Chromfläche
  • Schachtdurchmesser: Φ70 mm Material: SAE1045 mit Dämpfung und Härtung
  • Hauptrahmen: Schweißen mit Balken 350H
  • Maschinenstruktur: Führungspfeiler
Mobiles Schutznetz

Sicherheitsmerkmal zur Verhinderung von Unfällen während des Betriebs.

Hydraulisches Schneidsystem
  • Schneidet das Blatt nach der Rollenformung auf die erforderliche Länge
  • Für den Betrieb verwendet zwei Hydraulikzylinder
  • Material der Klinge: Cr12, 58-62 HRC-Härte
  • Schneidleistung: 4 kW hydraulisch
  • Arbeitsdruck: 12Mpa einstellbar
  • Längenmessung: automatische Längenmessung des Encoder
  • Toleranz für die Länge: +/- 1,5 mm pro Stück
Computersteuerung
  • Programmierbare Einstellung von Profillänge und Profilmenge
  • Betriebssystemsprache: Englisch und Chinesisch
  • Automatisch auf Länge geschnitten und bei Erreichung der erforderlichen Menge gestoppt
  • PLC: Panasonic oder Anpassung verfügbar
Zusätzliche Maschinenansichten
Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 7 Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 8 Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 9 Touch-Screen-Steuerung Dachplatten-Rollformmaschine mit 14 Stationen und 5,5 kW Leistung 10
