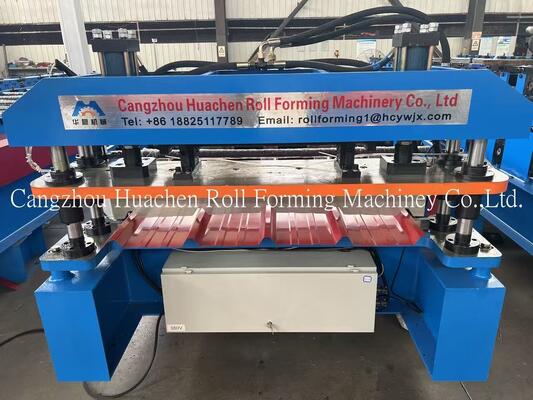

Aluminium-Metcopo-Schritt-Ziegeldach-Blattrolle, die Linie, Rollform-Ausrüstung bildet

Aluminium-Metcopo-Schritt-Ziegeldach-Blattrolle, die Linie, Rollform-Ausrüstung bildet

Allgemeine Einleitung

Die Aluminium-metcoppo steptiles Dachblätter, die durch diese runzelnde Aluminiummaschine gemacht werden, ist ein neues Fliesenmodell, das mit den normalen Schrittziegeldachblättern verglichen wird. Das ganze Aluminium-metcopo trat Fliesendeckungsblätter, die Fertigungsstraße aus 5 Tonnen automatisches elektrisches decoiler besteht, Blattgulden, Furchungsmaschine, hydraulischer Schneider, Auflagetische und Mitsubishi PLC-Prüfer. Mit diesem Walzwerk kann der Betreiber metcopo steptiles mit jeder möglicher Länge produzieren.

Anwendung

Technische Parameter der Schritt-Fliesen-runzelnden Maschine Alluminium Metcopo

(1) Verarbeitung des Materials: Aluzinc/galvanisierte Stahl/farbige Stahlspule
(2) materielle Stärke: 0.4-0.6mm
(3) Ist-Breite: 930mm
(4) Fütterungsbreite: 1200mm
(5) Hauptleistungsstärke: 5,5 Kilowatt
(6) Pumpenenergie: 5,5 Kilowatt
(7) Wellendurchmesser: 72 Millimeter
(8) Formung von Schritten: 18 Schritte
(9) Rollenmaterial: 45# schmiedete Stahl mit Hartverchromung

(10) Ausschnittblattmaterial: Stahl der Form Cr12
(11) Großrechner: H-Stahlträger
(12) Wandplattenstärke: 16mm
(13) Kontrollsystem: Mitsubishi PLC-Rechnersteuerung mit Inverter
(14) Stromversorgung: 380v/3 phase/50hz oder entworfen entsprechend der Anforderung der Kunden

Hauptkomponenten von den Metcopo-Schritt-Fliesen, die Maschine runzeln:

• Uncoiler
• Spulen-Blatt, das Ausrüstung führt und justiert
• Film umfasste Gerät
• Hauptfurchungs-System
• Nach-Ausschnitt-Gerät
• Hydraulische Station für den Schnitt und das Schritt-Drücken
• Plc-Kontrollsystem
• Stütztabellen

Funktions-Fluss der Furchungs-Maschine Metcopo Steptile

Decoilings-Blatt---Leitendes Blatt---Bedeckungs-Film---Rollenformung---Messen der Länge---Ausschnitt-Blatt---Durchbruch-Tabellen
