Startseite /Produkte/Deckungsblattrolle, die Maschine bildet/11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung

11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung

1SET
MOQ
11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Materialtyp: PPGI/GI
Materialstärke: 0,3–0,6 mm
Materialbreite: 1200 mm
Rollstationen: 11Stations
Material für Walzen und Wellen: 45# Auslöschen und Plattieren von Stahl
Durchmesser des Schafts: Φ70mm
Schneidmaterial: CR12
Antriebstyp: Kettenantrieb
Geschwindigkeit: 15 m/min
Gesamtleistung: 5.5+5.5 kW
Stromspannung: 380V 50Hz 3Phasen (kann angepasst werden)
Hervorheben:

Cold Roll Forming Machine

,

Dachplatte Profiliermaschine
Grundinformation
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: HC28-250-1000
Zahlung und Versand AGB
Verpackung Informationen: Die Hauptwalzenformmaschine und die Abwickelhaspel sind nackt verpackt, das SPS-Steuerungssystem und
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat
Produkt-Beschreibung

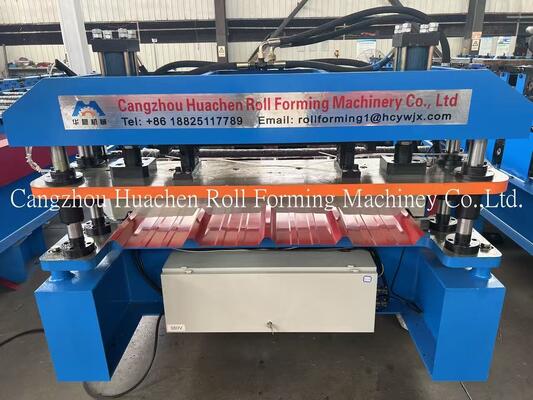

Aluminium Metcopo Schrittfliesen-Dachplatten-Rollformlinie

Diese Rollform-Ausrüstung produziert Metcopo-Schrittfliesen-Dachbleche aus Aluminium, ein neues Fliesenmodell, das im Vergleich zu Standard-Schrittfliesen-Dachblechen eine verbesserte Leistung bietet.

Systemübersicht

Die vollständige Produktionslinie für Metcopo-Aluminium-Stufenfliesen-Dachbleche umfasst einen 5-Tonnen-automatischen elektrischen Decoiler, einen Blechgildner, eine Wellmaschine, einen hydraulischen Schneider, Stütztische,und Mitsubishi PLC-SteuerungDiese Walzmaschine ermöglicht es den Bedienern, Metcopo-Steptile beliebiger Länge herzustellen.

11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 0
Technische Spezifikation
Parameter Spezifikation
Art des Materials PPGI/GGI
Stärke 0.3-0.6 mm
Breite 1200 mm
Rollstationen 11 Bahnhöfe
Material für Walzen und Wellen 45# Auslöschen und Plattieren von Stahl
Durchmesser der Welle Φ70 mm
Material für den Schneider CR12
Antriebstyp Kettenantrieb
Geschwindigkeit 15-20 m/min
Gesamtleistung 5.5+5.5KW
Spannung 380V 50Hz 3Phasen (kann angepasst werden)
Systemkomponenten
  • Ausrollen
  • Ausrüstung zur Steuerung und Einstellung von Spulenblättern
  • Gerät mit Filmüberzug
  • Hauptkurbelsystem
  • Nachschneidegerät
  • Hydraulische Station zum Schneiden und Schrittdrücken
  • PLC-Steuerungssystem
  • Unterstützungstabellen
Einzelheiten und Spezifikationen der Bauteile
Komponente Beschreibung und Spezifikationen
5T Manueller Entwickler
11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 1

Die Beförderungsstärke beträgt 5 Tonnen, der Innendurchmesser 470-530 mm (nach Bedarf einstellbar).Ausgerüstet mit einer Bremsanlage, um Schäden an der Maschine durch Aufprall während des Betriebs zu vermeiden.
Fütterungstisch und Vorschneider
11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 2

Führungen in die richtige Position für die Rollenbildung. beinhaltet Handziehschneidegerät für bequemes Vorschneiden bei Farb- oder Dickeänderung.
Schacht und Walzen
11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 3

Material: 45# Stahlbrennen und Plattieren. Verarbeitete Rollen sind glatt, hart und rostfeste.
Hydraulische Pumpestation
11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 4

Der Hydraulikbehälter verwendet 46#-Hydrauliköl. Ausgestattet mit Kühlventilator für die interne Zirkulationskühlung, um hohe Öltemperaturprobleme während des Betriebs zu vermeiden.Marke des MagnetventilsHuade.
Touch-Bildschirm-Steuerung
11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 5

Funktionen Automatische und manuelle Modi Erlaubt die Einstellung der Länge und Menge der Einheit auf dem Touchscreen Einfach und einfach zu bedienen.

Marken von elektrischen Komponenten:

  • VFD: Delta
  • Schaltbetrieb: Delixi
  • Kontaktpunkt: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformator: Delixi
Druckbereich und Schneider
11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 6

Blattmaterial: CR12 bietet hohe Festigkeit, hervorragende Härtefähigkeit und überlegene Verschleißbeständigkeit.
Ausgabetabelle

Sammeln von geformten Produkten, die mit Rollen ausgestattet sind, um die Weiterleitung ohne Kratzer zu erleichtern.
Ersatzteile enthalten
Teil Anzahl
Kettchen 2 Sätze
Elektromagnetische Ventile 1 Satz
Reise-Schalter 2 Sätze
Schlüssel mit offenem Ende 2 Sätze
Hexagonalschlüssel 2 Sätze
Zähler 1 Satz
Schraubenschlüssel 2 Sätze
Öldichtungen 1 Satz
Produktionsbetrieb

Abwicklungsplatte → Führungsplatte → Abdeckfilm → Rollenformung → Längenmessung → Schneidplatte → Auslauftabellen

11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 7 11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 8 11 Stationen 15m/min Geschwindigkeit 1200mm Breite Metcopo Stufenfliesen Dachblech Rollformmaschine Rollformausrüstung 9
Größe und Tag:

Dachziegel Profiliermaschine

Dachplatte Profiliermaschine

Cold Roll Forming Machine
