Produktdetails:
|
| Art: | Stahlu-Purlin-Rolle, die Maschine für spezielles u-Purlin-Profil mit 15 Kilowatt Netzspannung bildet | Rollen: | 14 |
|---|---|---|---|
| Rollenmaterial: | Stahl No.45 | Garantie: | 12-monatig |
| Markieren: | Pfette Profiliermaschine,Fahrzeuge |
||
| 1. Die Produkt-Beschreibung |
(1). Kurze Einleitung
Der Purlin, der durch c-Purlin-Dach-die Stahlprofil-Rolle bildet Maschine gemacht wird, ist im Hauptteildruck weitverbreitet
Struktur des großen und mittelgroßen Baus, wie der Anlage, das Lager, sich fortbewegende Halle,
Hangar, Ausstellungsgebäude. es bekannt als wirtschaftliches und hohes leistungsfähiges Baumaterial.
Der Stahlc-Purlin hat folgende Eigenschaften:
a. Leichte, niedrige Kosten;
b. Einfach zu benützen: der Purlin kann entsprechend Ihrem actural Bedarf gebildet werden und gelocht werden;
und es kann direkt installiert sein.

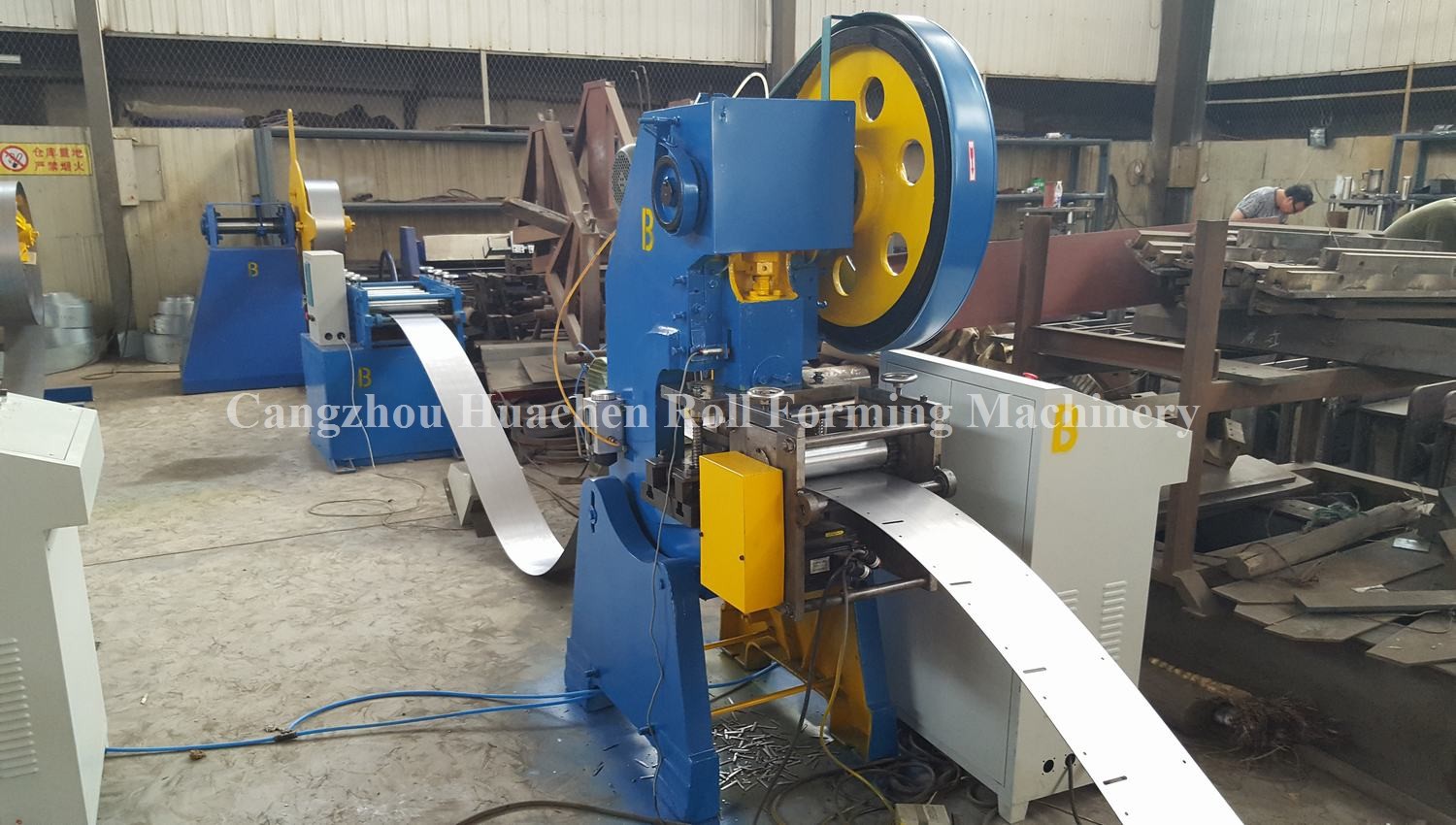

(2). Funktions-Fluss der Rolle Maschine bildend
Spulen-decoilingspulen-einziehen-Planierenrollen-bilden-lochendes (optionales) es-lang Messenblatt
Surpporting Ausschnittblatt
(3).Technical-Detail
A. General
| Passendes Material | Stahl des warmgewalzten Bandeisens, Q235 oder Äquivalent |
| Materielle Stärke | 1.5-3.0 Millimeter |
| Materielle Breite | 175-465mm |
| Maß | Ungefähr 10.0*1.2*1.75m (L*W*H), gemäß der Zeichnung |
| Funktions-Raum | Ungefähr 20.0*2.7m (L*W) |
|
Länge von das Blatt |
Sie können die Länge entsprechend Ihrem Bedarf einstellen. Es wird durch PLC gesteuert welches die Genauigkeit von ±1mm sicherstellen kann. |
| Ausschnitt |
Stoppen Sie automatisch und Ausschnitt, wenn es um den Satz geht Länge |
B. Components Details
| Rollen-Material | Stahl der hohen Qualität 45#. Hartverchromung, 0.05mm. |
| Großrechner | Stahl 400#. Mehr Stall und kein Rütteln. |
| Mittlere Platte |
16mm. Wir benutzen stärkere Platten, um Stabilität sicherzustellen von unseren Produkten. |
| Formung von Schritten | 11-16, entsprechend der Zeichnung. |
| Wellen-Material | Φ70 Millimeter, hohe Qualität 45# Stahl. |
|
Veredlung: Mildern des drehenden Endes, hohe Starrheit, hart sich zu verformen. |
|
|
Ausschnitt Blatt-Material |
Cr12, Härte HRC60-62. |
| Veredlung: Hitze - Behandlung - flacher Abnutzungsdraht-Elektrodenausschnitt. |
C. Electric Components
| Passende Energie | 380V, 50 Hz, Phase 3 oder entsprechend Ihrem Bedarf. |
| Schirm | 7-Zoll-Touch Screen, einfach zu benützen. |
| PLC | Delta DVP14ES |
|
Gut-angepasst verschiedenen Bedingungen, wie Feuchtigkeit, elektromagnetische Störung. |
|
| Frequenzumsetzer |
Delta VFD-M. Es hat den Vorteil der Verlangsamung vor Ausschnitt, zu die Längengenauigkeit sicherstellen (±1mm, verbessern Sie weit als Industriestandard ±3mm). |
|
Länge Maß-Gerät |
Omron, hergestellt in Japan. |
| Es kennzeichnet mit hoher Genauigkeit und Stabilität. |
Unser Vorteil
Bezugsprofil-Zeichnung
