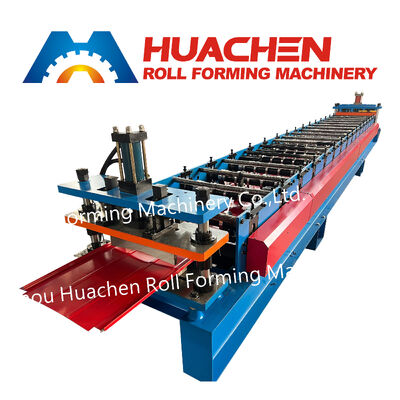

Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen

Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen
Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen

Großes Bild :  Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen

Produktdetails:
Herkunftsort: China
Markenname: HC
Zertifizierung: CE
Modellnummer: 35-445-625-16
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Behälter 40GP
Lieferzeit: 30 TAGE
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 60 Sätze pro Monat

Trilobal-Metallwalzmaschine zur Verformung von Wand- und Dachplatten zu Trapezformen

Beschreibung
Plattenstärke: 0,3–0,6 mm Motorleistungsdaten: 4+4KW
Maschinenrahmen: 350 H-Träger Art der Schneidmethode: Hydraulisches Schneiden
Decoiler-Typ: Hydraulischer/manueller Abwickelhaspel Rollenmaterial: 45# Stahl
Maschine: Rollformmaschine Produktionskapazität: 15-20 m/min
Farbe: Maßgeschneidert

Haupttechnische Parameter

Anzahl der Formstationen

16Bahnhöfe

Material für Walzen und Wellen

45# Auslöschen und Plattieren von Stahl

Durchmesser der Welle

Φ70 mm

Material für die Schneidemeile

CR12

Antriebstyp

Kettenantrieb

Betriebsgeschwindigkeit

15-20 m/min

Daten zur Gesamtleistung

4+4KW

Spannung

380V 50Hz3Phasen

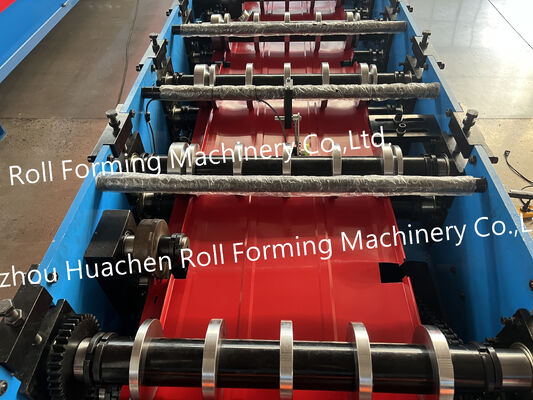

3. 16 Stationen bilden

Die Maschine verwendet 16 Walzstationen, um Metallbleche schrittweise zu formen, anstatt das gesamte Profil in einem einzigen Vorgang zu formen.

Während das Material durch jede Station geht, erzeugen die Walzen allmählich die gewünschte Profilform.Die mehrstufige Formform ist so konzipiert, dass sie eine kontinuierliche Verarbeitung unterstützt und die beabsichtigte Profilgeometrie beibehält..

Die endgültige Rollenkonfiguration sollte der vom Kunden geforderten Produktzeichnung entsprechen.

4. Mechanische Komponenten und Merkmale

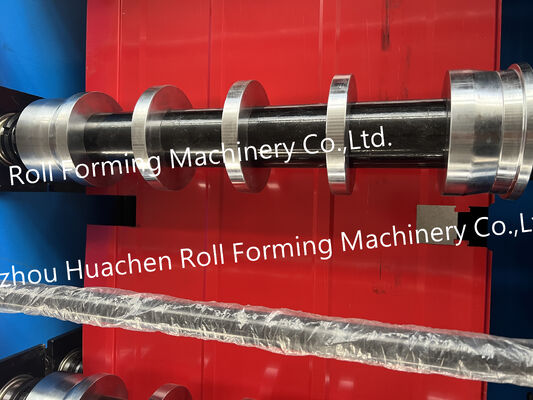

45# Stahlwalzen mit Abschalten und Plattieren

Die Walzen und Wellen sind aus 45# Stahl gefertigt und werden mit dem Material und der Oberflächenbehandlung für die Formkomponenten versehen.

Φ70 mm Schachtdurchmesser

Die Maschine verwendet Wellen mit einem Durchmesser von Φ70 mm, die Teil der Rollenstütze und des Getriebes sind.

Übertragung mit Kettenantrieb

Ein Kettenantrieb überträgt Energie durch den Übertragungsmechanismus der Maschine, um den Formbereich zu betreiben.

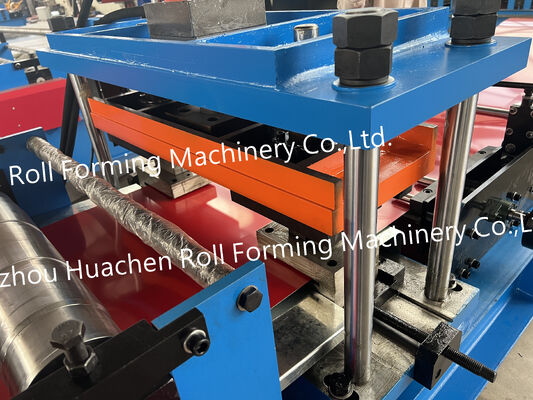

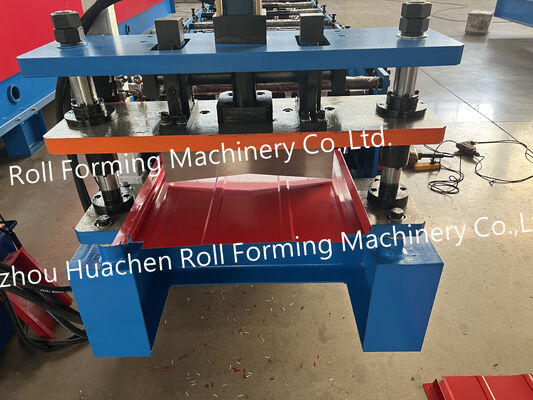

CR12-Schneidmaterial

Der Schneider ist aus CR12-Material hergestellt, wie in der Maschinenkonfiguration angegeben.

4+4 kW Gesamtleistung

Die angegebene Gesamtleistung der Maschine beträgt 4 + 4 kW und stellt die Leistungskonfiguration für den Produktionsbetrieb bereit.

5. Produktionsbetrieb

Der Rollenformprozess folgt in der Regel folgenden Stufen:

  1. Nährstoffe:Das Metallblech tritt in den Formbereich ein.

  2. Progressive Formung:Das Material geht durch 16 Rollstationen.

  3. Profilgestaltung:Jede Station trägt dazu bei, das erforderliche Profil schrittweise zu bilden.

  4. Schnitt:Der Schneider trennt das geformte Material nach der Maschinenaufstellung bis zur gewünschten Länge.

  5. Handhabung des fertigen Produkts:Die ausgefüllten Profile werden zur weiteren Verarbeitung oder Verpackung gesammelt.

6. Elektrische Konfiguration

Die Maschine ist mit den folgenden elektrischen Parametern spezifiziert:

  • Gesamtleistung: 4+4KW

  • Spannung: 380V

  • Frequenz: 50 Hz

  • Phase: 3 Phasen

Vor der Montage sollten die Käufer bestätigen, ob die elektrischen Anforderungen der Maschine mit der in ihrer Werkstatt verfügbaren Stromversorgung vereinbar sind.

7Häufig gestellte Fragen

F1: Wie viele Rollstationen hat diese Maschine?
Es ist mit 16 Rollstationen ausgestattet.

F2: Welches Material wird für die Walzen und Wellen verwendet?
Beide sind aus 45°-Stahl mit Abschärfung und Plattierung.

F3: Wie groß ist der Schachtdurchmesser?
Der angegebene Schachtdurchmesser beträgt Φ70 mm.

F4: Was ist das Antriebssystem?
Die Maschine verwendet eine Kettenantriebsgetriebe.

F5: Welches Material wird für den Schneider verwendet?
Das Schneidmaterial ist CR12.

F6: Wie hoch ist die Produktionsgeschwindigkeit?
Die angegebene Geschwindigkeit beträgt 15 bis 20 Meter pro Minute.

F7: Welche Spannung ist erforderlich?
Die elektrische Spezifikation ist 380V, 50Hz, 3 Phasen.
