Königliche römische Longtile-Rolle, die Maschine bildet

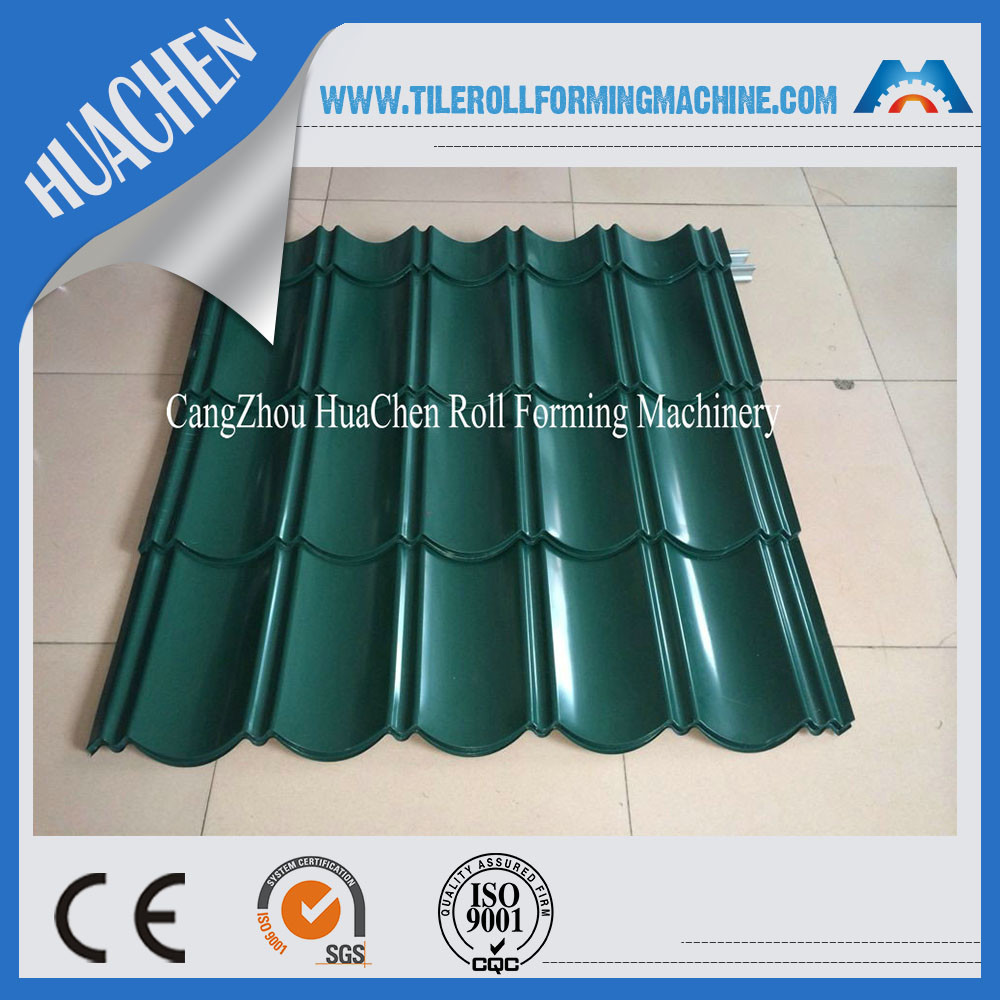

Profilzeichnung

1. Details der Dachplatte-Rolle Maschine bildend

Material
Materielle Stärke (u.): 0,4 - 0.8mm
Anwendbares Material: Galvanisierte Stahl-Spulen, warm gewalzte Spulen, kaltgewalzte Spulen, Streckgrenze 245Mpa oder 550Mpa
Maschinen-Komponenten
1)7Ton*1250mm hydraulische UNOwirbelmaschine: ein Satz
Spule inner-diameter=508±30mm; Spulenbreite = Max.1250mm
Kapazität: Maximum 7Ton
2) Kaltwalzende Mühlen:
Mit der Fütterung des materiellen Führers, Gestalt gemacht von H350#-Art Stahl durch das Schweißen;
Seitenwand thcikness: 16 Millimeter
Rollen hergestellt vom Wälzlagerstahl GCr15, Präzision maschinell bearbeitet, stark   Chrome beschichtete mit Stärke 0.04mm (für längeres Leben und Rostschutz);
Wellen hergestellt von 45#, Hauptwelle Diameter=φ75mm, Präzision maschinell bearbeitet
Fahren Sie Fahren, Gangkettengetriebe, 16 Formstationen und 7 Rollen (3 obere Rollen und 4 unten Rollen) für das Geraderichten und das Planieren)
Haupt-Motor=5.5KW, Frequenzgeschwindigkeitsregelung
Formung der Geschwindigkeit approx.3-4m/min
Hydraulikmotor: 5.5KW, Strecke des hydrostatischen Druckes: 0-12Mpa
Schneidwerkzeugmaterial: Cr12Mov, Wärmebehandlung
3)Plc-Kontrollsystem (Touch Screen Marke: Taiwan WEINVIEW, Invertermarke: Finnland VOCAN/Denmark Danfoss, Kodierermarke: Japan Koyo)
Geben Sie einfach das erforderliche Modell/die Größe auf dem Touch Screen ein
Rollen oder Distanzscheiben oder Schneider mögen traditionelle im altem Stil Maschine, die 45minutes für jede ändernde Produktionsgröße übernimmt).
Steuern Sie die Quantität und automatisch drücken, Schneidlänge
Kombiniert mit: PLC, Inverter, Touch Screen, Kodierer, usw.
Schnitt-zu-langes tolerance≤±1mm
Steuerspannung 24V
4) Nehmen Sie das UNO-betriebene Gestell, drei Einheiten heraus

2. Hauptmerkmale der glasig-glänzenden Ziegeldach-Rolle, die Maschine bildet

Die Vorteile der Metalldachplatte die Formung der Maschine machend sind-, wie folgt:
1. Einfache Operation, kurze Bauzeit
2.low Instandhaltungskosten
Bearbeiten 3.Infinite (irgendeine Größe innerhalb des Maschinenbereiches), Hilfe, zum von Materialien zu sparen

3. Flussdiagramm

Name: Fütterungsgerät

Marke: BMS

Vorlage: China

machen Sie die Stahlmaterialien sich bewegen glatter.

Name: Glasig-glänzende Fliese, die Maschinenschneider bildet
Marke: BMS
Vorlage: China
gemacht durch Formstahl Cr12 der hohen Qualität mit Wärmebehandlung

Name: Rollen
Marke: BMS
Vorlage: China
Rollen hergestellt vom Wälzlagerstahl GCr15 der hohen Qualität, VON CNC-Drehbänken, von der Wärmebehandlung. mit schwarzer Behandlung oder von Hart-Chrome-Beschichtung für Wahlen.

Name: Plc-Kontrollsystem
Marke: SIEMENS/SCHNEIDER ELEKTRISCH
Vorlage: Deutschland/Frankreich
Kombiniert mit: PLC, Inverter, Touch Screen, Kodierer, usw.
Kodierer: KOYO/Omron (Japan-Marke)
